詳細情報 |
|||
| プロダクト状態: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 固定される | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 5.5V | 電圧-出力（分/固定されて）: | 3.3V |
| 電圧ドロップアウト（最高）: | 0.35V @ 150mA | 現在-出力: | 150mA |
製品の説明

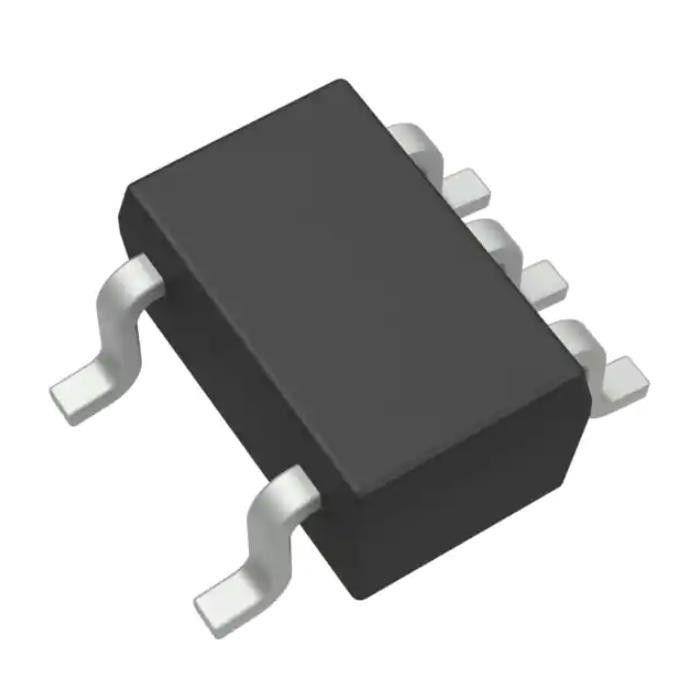

LP5951MG-3.3/NOPB TV ダイオード SMD Ic Reg リニア 3.3v 150ma Sc70-5
リニアボルテージレギュレータIC ポジティブ 固定 1出力 150mA SC-70-5
仕様LP5951MG-3.3/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 出力構成 | ポジティブ |
| 出力タイプ | 修理済み |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (最小/固定) | 3.3V |
| 電圧 - 出力 (最大) | - |
| 電圧ドロップアウト (最大) | 0.35V @ 150mA |
| 電流 - 出力 | 150mA |
| 電流 - 静止時 (Iq) | 55μA |
| 電流 - 供給 (最大) | 70μA |
| PSRR | 60dB～50dB（100Hz～10kHz） |
| 制御機能 | 有効 |
| 保護機能 | 過電流、過熱、短絡 |
| 動作温度 | -40℃～125℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 5-TSSOP、SC-70-5、SOT-353 |
| サプライヤーデバイスパッケージ | SC-70-5 |
| 基本製品番号 | LP5951 |
の特徴LP5951MG-3.3/NOPB
• 入力電圧範囲: 1.8 V ～ 5.5 V
• 出力電圧範囲: 1.3 V ～ 3.7 V
• 優れたライン過渡応答: ±2 mV (標準値)
• 優れた PSRR: 1 kHz で –60 dB (代表値)
• 29μA（代表値）の低静止電流
• 小型 SC70-5 および SOT-23-5 パッケージ
• 30 µs（代表値）の高速ターンオン時間。
• シャットダウン時の静止電流は標準値 < 1 nA
・150mAの出力電流を確保
• ロジック制御によるイネーブル 0.4 V/0.9 V
• 50 mVpp (標準値) の良好な負荷過渡応答
• 熱過負荷および短絡保護
• -40°C ～ 125°C のジャンクション温度範囲
アプリケーションのLP5951MG-3.3/NOPB
• 一般的用途
環境および輸出の分類LP5951MG-3.3/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
