詳細情報 |
|||
| シリーズ: | ispMACH® 4A | パッケージ: | 皿 |
|---|---|---|---|
| プロダクト状態: | ない新しい設計のために | プログラム可能なDigiキー: | 確認されない |
| プログラム可能なタイプ: | プログラム可能なシステム | 遅れ時間tpd （1）最高: | 7.5 ns |
| 内部電圧供給-: | 4.75V | 5.25V | Macrocellsの数: | 128 |
製品の説明

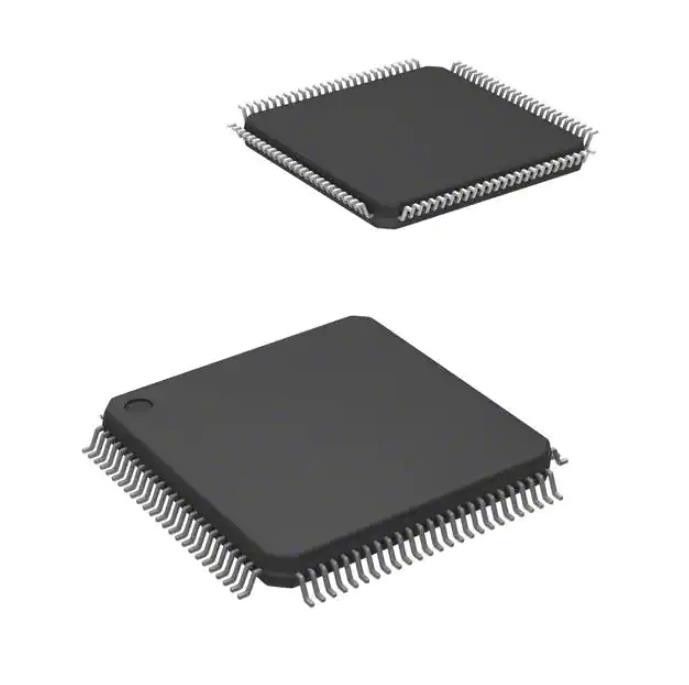

M4A5-128/64-7VNC テレビ ダイオード Smd M4a5-128/64-7vnc 220-1831-Nd
IC CPLD 128MC 7.5NS 100TQFP
仕様M4A5-128/64-7VNC
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| CPLD (複雑なプログラマブル ロジック デバイス) | |
| 製造元 | ラティスセミコンダクター株式会社 |
| シリーズ | ispMACH® 4A |
| パッケージ | トレイ |
| 製品の状態 | 新しいデザインは不可 |
| Digi-Key でプログラム可能 | 検証されていない |
| プログラマブルタイプ | システムプログラマブルで |
| 遅延時間 tpd(1) Max | 7.5ns |
| 電圧供給 - 内部 | 4.75V～5.25V |
| マクロセルの数 | 128 |
| I/O数 | 64 |
| 動作温度 | 0℃～70℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 100-LQFP |
| サプライヤーデバイスパッケージ | 100-TQFP (14x14) |
| 基本製品番号 | M4A5-128 |
の特徴M4A5-128/64-7VNC
◆ 高性能、E2 CMOS 3.3V および 5V CPLD ファミリ
◆ 迅速なロジック設計のための柔軟なアーキテクチャ
— 優れた First-Time-FitTM および再装着機能
— 固定タイミングを保証する SpeedLockingTM パフォーマンス
— 100% の配線可能性と 100% のピン配列保持を実現する中央の入力および出力スイッチ マトリックス
◆高速
— 5.0ns tPD商用および7.5ns tPD産業用
— 182MHz fCNT
◆ 32 ～ 512 マクロセル。32～768レジスタ
◆ PLCC、PQFP、TQFP、BGA、fpBGA、caBGA パッケージで 44 ～ 388 ピン
◆ 幅広いデザインスタイルに対応する柔軟なアーキテクチャ
— D/T レジスタおよびラッチ
— 同期モードまたは非同期モード
— 専用入力レジスタ
— プログラム可能な極性
— リセット/プリセットの入れ替え
◆ システム統合を容易にする高度な機能
— 3.3V および 5V の JEDEC 準拠動作
— JTAG (IEEE 1149.1) に準拠したバウンダリスキャンテスト
— 3.3V および 5V JTAG インシステム プログラミング
— PCI 準拠 (-5/-55/-6/-65/-7/-10/-12 スピード グレード)
— 混合電源電圧システム設計でも安全
— プログラム可能なプルアップまたは Bus-FriendlyTM 入力および I/O
— ホットソケット
— プログラム可能なセキュリティビット
— 個別の出力スルーレート制御
◆ 高度な E2 CMOS プロセスにより、高性能でコスト効率の高いソリューションを提供
◆ 鉛フリーパッケージオプション
アプリケーションのM4A5-128/64-7VNC
◆積項配列
◆ロジックアロケータ
◆ マクロセル
◆出力スイッチマトリクス
◆I/Oセル
◆入力スイッチマトリクス
◆クロックジェネレーター
環境および輸出の分類M4A5-128/64-7VNC
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
