詳細情報 |
|||
| 電圧-出力（最高）: | 18ボルト | 現在-出力: | 20 mA |
|---|---|---|---|
| 現在-陰極: | 4mA | 実用温度: | -40°C | 85°C （TA） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 5-TSSOP、SC-70-5、SOT-353 |
| 製造者装置パッケージ: | SC-70-5 | 基礎プロダクト数: | MAX8515 |
製品の説明

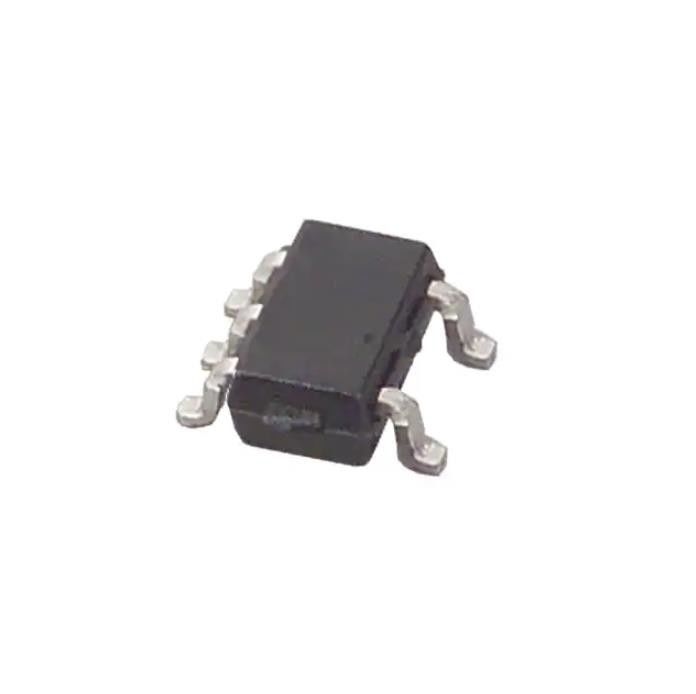

MAX8515AEXK-T Tvs ダイオード Smd Ic Vref シャント調整 0.5% Sc70-5 MAX8515AEXK+TCT-ND
シャント基準電圧IC 調整可能 0.6V 18VV ±0.5% 20mA SC-70-5
MAX8515AEXK-Tの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 基準電圧 | |
| 製造元 | アナログ・デバイセズ社/マキシム・インテグレーテッド |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 参照タイプ | シャント |
| 出力タイプ | 調整可能 |
| 電圧 - 出力 (最小/固定) | 0.6V |
| 電圧 - 出力 (最大) | 18V |
| 電流 - 出力 | 20mA |
| 許容範囲 | ±0.5% |
| 温度係数 | - |
| ノイズ - 0.1Hz ～ 10Hz | - |
| ノイズ - 10Hz ～ 10kHz | - |
| 電圧 - 入力 | - |
| 電流 - 供給 | - |
| 電流 - カソード | 4mA |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 5-TSSOP、SC-70-5、SOT-353 |
| サプライヤーデバイスパッケージ | SC-70-5 |
| 基本製品番号 | MAX8515 |
の特徴MAX8515AEXK-T
* MAX8515A +25℃で0.6V ±0.5%の初期精度 -40℃～+85℃で0.6V ±1%の精度
* MAX8515 +25°C で 0.6V ±1% の初期精度 -40°C ～ +85°C で 0.6V ±1.8%
* 0.2V～18Vで20mAをシンク
* 入力電圧範囲は 1.7V ～ 28V
* フォトカプラを直接駆動
* 0.2Ωダイナミック出力インピーダンス
* 省スペースの 5 ピン SC70 または SOT23 パッケージ
アプリケーション のMAX8515AEXK-T
絶縁型DC/DCコンバータ
ネットワーク、テレコム、およびセルラー基地局の電源
低ドロップアウトリニアレギュレータ
シャントレギュレータ
調整可能な基準電圧
環境および輸出の分類MAX8515AEXK-T
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
