詳細情報 |
|||
| 最高頻度-: | 160MHz | ディバイダー/乗数: | はい/はい |
|---|---|---|---|
| 電圧-供給: | 2.375V | 3.465V | 実用温度: | -40°C | 85°C |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 32-LQFP |
| 製造者装置パッケージ: | 32-TQFP (7x7) | 基礎プロダクト数: | MPC9315 |
製品の説明

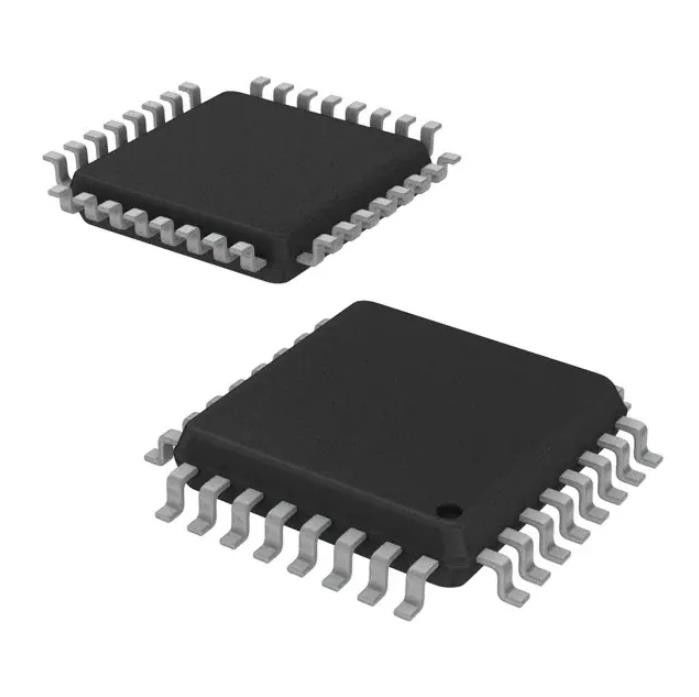

MPC9315AC Tvs ダイオード Smdic Pll クロック ジェネレータ 32tqfp 2832-MPC9315AC-ND
PLL クロックジェネレータ IC 160MHz 1 32-LQFP
MPC9315ACの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| クロック/タイミング | |
| クロックジェネレータ、PLL、周波数シンセサイザ | |
| 製造元 | ルネサス エレクトロニクス アメリカ Inc |
| シリーズ | - |
| パッケージ | トレイ |
| 製品の状態 | 廃止 |
| Digi-Key でプログラム可能 | 検証されていない |
| タイプ | PLLクロックジェネレータ |
| PLL | はい |
| 入力 | LVCMOS |
| 出力 | LVCMOS |
| 回路数 | 1 |
| 比率 - 入力:出力 | 4:08 |
| 差動 - 入力:出力 | いいえ/いいえ |
| 周波数 - 最大 | 160MHz |
| 除算器/乗算器 | はいはい |
| 電圧 - 電源 | 2.375V～3.465V |
| 動作温度 | -40℃～85℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 32-LQFP |
| サプライヤーデバイスパッケージ | 32-TQFP (7x7) |
| 基本製品番号 | MPC9315 |
の特徴MPC9315AC
• 構成可能な 8 出力 LVCMOS PLL クロック ジェネレーター
• PowerQUICC IおよびIIなどのさまざまなマイクロプロセッサと互換性があります。
• 18.75～160 MHzの広範囲の出力クロック周波数
• 2.5 V および 3.3 V CMOS 互換
• ミッドレンジからハイパフォーマンスのテレコム、ネットワーキング、およびコンピュータアプリケーション向けに設計
• 完全に統合された PLL はスペクトラム拡散クロッキングをサポート
• クロック冗長性を必要とするアプリケーションをサポート
• 最大。120 ps の出力スキュー (1 つのバンク内では 80 ps)
アプリケーション のMPC9315AC
• 選択可能な出力構成 (1:1、2:1、4:1、1:2、1:4 周波数比)
• 2 つの選択可能な LVCMOS クロック入力
• 外部 PLL フィードバック パスと選択可能なフィードバック構成
• 三安定出力
• 32ピンLQFPパッケージ
• 周囲動作温度範囲 -40 ～ +85°C • 32 ピン鉛フリーパッケージ
環境および輸出の分類MPC9315AC
| 属性 | 説明 |
| RoHS ステータス | RoHS非対応 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
