詳細情報 |
|||
| 電圧-供給（Vcc/Vdd）: | 1.8V | 3.6V | データ変換装置: | A/D 16x12b |
|---|---|---|---|
| 発振器のタイプ: | 内部 | 実用温度: | -40°C | 85°C （TA） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 80-LQFP |
| 製造者装置パッケージ: | 80-LQFP （12x12） DT | 基礎プロダクト数: | MSP430F5437 |
製品の説明

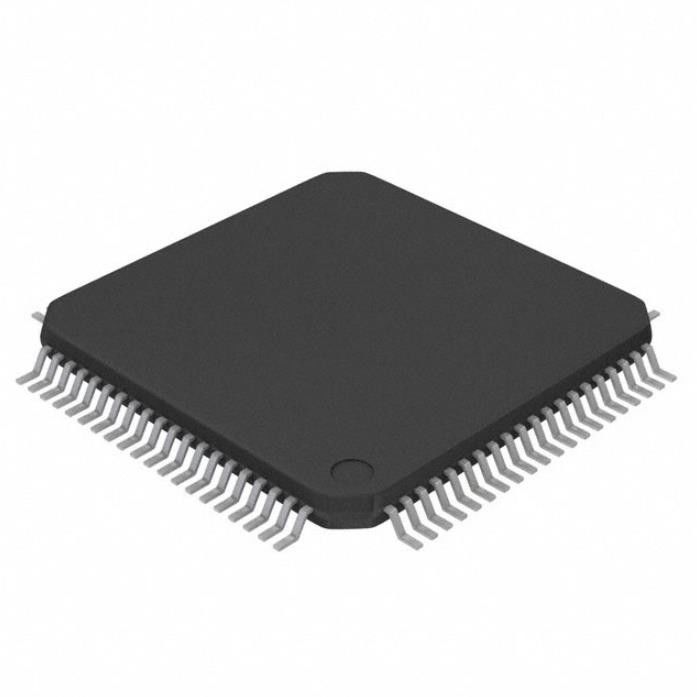

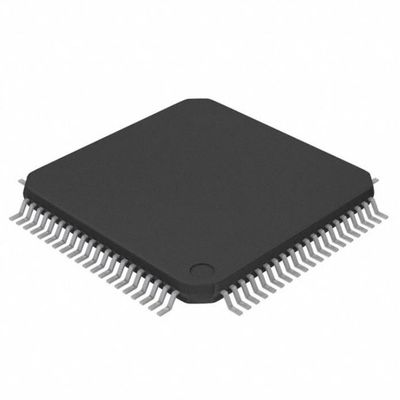

MSP430F5437AIPNR テレビ ダイオード Smd Ic Mcu 16 ビット 256kb フラッシュ 80lqfp
MSP430 CPUXV2 MSP430F5xx マイクロコントローラ IC 16 ビット 25MHz 256KB（256K x 8） フラッシュ 80-LQFP（12x12）
MSP430F5437AIPNRの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | MSP430F5xx |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 確認済み |
| コアプロセッサ | MSP430 CPUXV2 |
| コアサイズ | 16ビット |
| スピード | 25MHz |
| 接続性 | I²C、IrDA、LINbus、SCI、SPI、UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット、DMA、POR、PWM、WDT |
| I/O数 | 67 |
| プログラムメモリサイズ | 256KB (256K×8) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 16K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 1.8V～3.6V |
| データコンバータ | A/D 16x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 80-LQFP |
| サプライヤーデバイスパッケージ | 80-LQFP (12x12) |
| 基本製品番号 | MSP430F5437 |
の特徴MSP430F5437AIPNR
• ハードウェア乗算器は 32 ビット演算をサポートします
• シリアルオンボードプログラミング、外部プログラミング電圧は不要
• 3 チャネルの内部 DMA • RTC 機能を備えた基本タイマー
• デバイスの比較では、利用可能なファミリー メンバーを要約します。
• スタンバイモードから 3.5 μs でウェイクアップ (標準)
• 3 つのキャプチャ/コンペア レジスタを備えた 16 ビット タイマ TA1、Timer_A
• 最大 4 つのユニバーサル シリアル通信インターフェイス (USCI)
アプリケーション のMSP430F5437AIPNR
• アナログおよびデジタルセンサーシステム
• デジタルモーター制御
• リモコン
• サーモスタット
• デジタルタイマー
• 手持ち式メーター
環境および輸出の分類MSP430F5437AIPNR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
