詳細情報 |
|||
| 入れられたタイプ: | 非逆になること | 最高高い側面の電圧- （ブートストラップ）: | 600ボルト |
|---|---|---|---|
| 上昇/落下の時間（タイプ）: | 12ns、12ns | 実用温度: | -40°C | 125°C （TJ） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ: | 8-SOIC | 基礎プロダクト数: | NCV5183 |
製品の説明

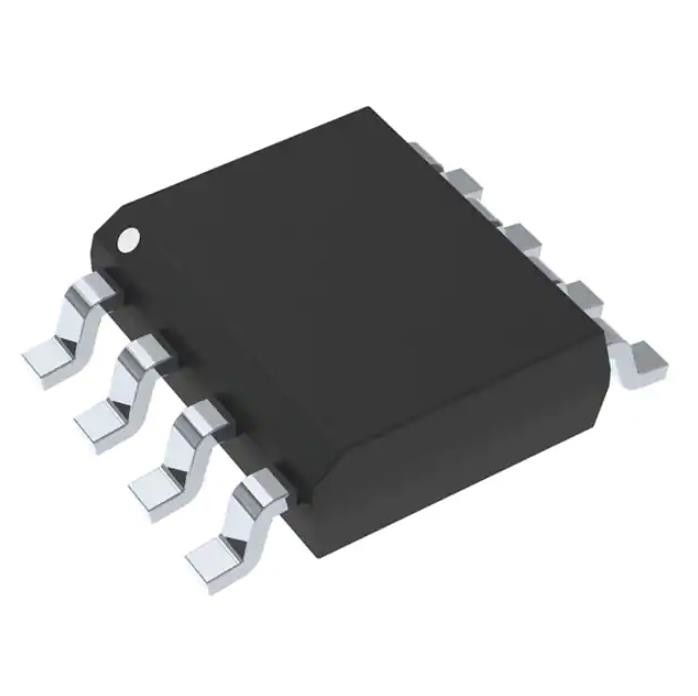

NCV5183DR2G TVS ダイオード SMD Ic ゲート Drvr ハーフブリッジ 8soic NCV5183DR2GOSCT-ND
ハーフブリッジ ゲート ドライバ IC 非反転 8-SOIC
NCV5183DR2Gの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| ゲートドライバー | |
| 製造元 | オンセミ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| 駆動型構成 | ハーフブリッジ |
| チャンネルタイプ | 独立 |
| ドライバーの数 | 2 |
| ゲートタイプ | NチャンネルMOSFET |
| 電圧 - 電源 | 9V～18V |
| ロジック電圧 - VIL、VIH | 1.2V、2.5V |
| 電流 - ピーク出力 (ソース、シンク) | 4.3A、4.3A |
| 入力方式 | 非反転 |
| ハイサイド電圧 - 最大 (ブートストラップ) | 600V |
| 立ち上がり/立ち下がり時間 (標準値) | 12ns、12ns |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-SOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SOIC |
| 基本製品番号 | NCV5183 |
の特徴NCV5183DR2G
•自動車向け AEC Q100 認定済み
•電圧範囲: 最大 600 V•dV/dt イミュニティ
•ゲートドライブ電源範囲は9V～18V
•出力ソース/シンク電流能力 4.3 A / 4.3 A
•3.3Vおよび5V入力ロジック互換
•許容される負のブリッジピン電圧振幅を –10 V まで拡張
•両方のチャネル間の伝播遅延の一致
•伝播遅延 通常 120 ns
•両方のチャネルの VCC ロックアウト (UVLO) の下
•業界標準とのピンツーピン互換性
•これらは鉛フリーのデバイスです
アプリケーション のNCV5183DR2G
•テレコムおよびデータコム用の電源
•ハーフブリッジおよびフルブリッジコンバータ
•プッシュプルコンバータ
•高電圧同期降圧コンバータ
環境および輸出の分類NCV5183DR2G
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
