詳細情報 |
|||
| Mfr: | NXP USA Inc。 | シリーズ: | HCS12X |
|---|---|---|---|
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 活動的 |
| プログラム可能なDigiキー: | 確認されない | 中心プロセッサ: | HCS12X |
| コア サイズ: | 16ビット | 速度: | 50MHz |
製品の説明

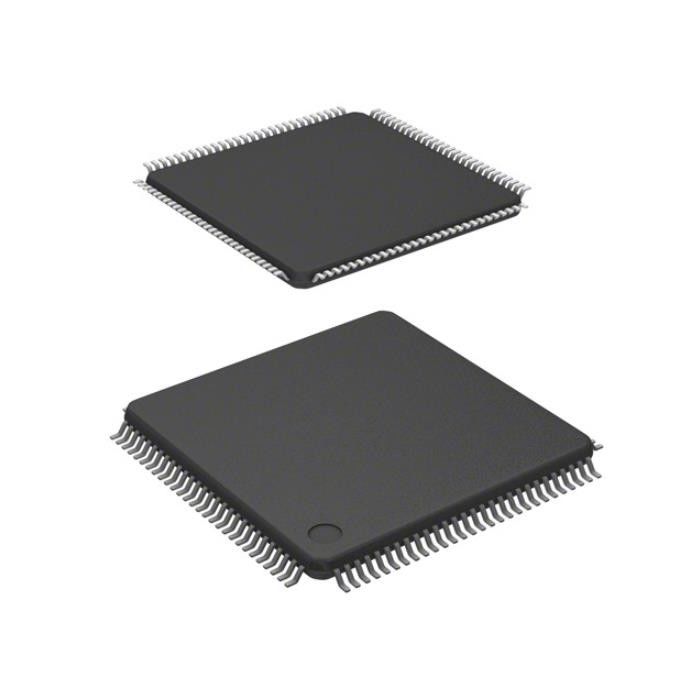

S912XEQ384J3VALRの現在の感覚の抵抗器IC Mcu 16bit 384kb抜け目がない112lqfp
HCS12X HCS12Xのマイクロ制御回路IC 16ビット50MHz 384KB （384K X 8）抜け目がない112-LQFP （20x20）
S912XEQ384J3VALRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | NXP USA Inc。 |
| シリーズ | HCS12X |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | HCS12X |
| コア サイズ | 16ビット |
| 速度 | 50MHz |
| 結合性 | CANbus、EBI/EMIのIの² C、IrDA、SCI、SPI |
| ペリフェラル | LVD、POR、PWM、WDT |
| 入力/出力の数 | 91 |
| プログラム記憶容量 | 384KB （384K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 4K X 8 |
| RAMのサイズ | 24K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.72V | 5.5V |
| データ変換装置 | A/D 16x12b |
| 発振器のタイプ | 外面 |
| 実用温度 | -40°C | 105°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 112-LQFP |
| 製造者装置パッケージ | 112-LQFP （20x20） |
| 基礎プロダクト数 | S912 |
S912XEQ384J3VALRの特徴
1. 缶の選択:
5つの缶モジュールとの版にCAN0、CAN1、CAN2、CAN3およびCAN4がある。
4つの缶モジュールとの版にCAN0、CAN1のCAN2 andCAN4がある。
3つの缶モジュールとの版にCAN0、CAN1およびCAN4がある。
2つの缶モジュールとの版にCAN0およびCAN4がある。
1つの缶モジュールとの版にCAN0がある。
2. SCIの選択:
8つのSCIモジュールとの版にSCI0、SCI1、SCI2、SCI3、SCI4、SCI5、SCI6およびSCI7がある。
7つのSCIモジュールとの版にSCI0、SCI1、SCI2、SCI3、SCI4、SCI5およびSCI6がある。
6つのSCIモジュールとの版にSCI0、SCI1、SCI2、SCI3、SCI4およびSCI5がある。
5つのSCIモジュールとの版にSCI0、SCI1、SCI2、SCI3およびSCI4がある。
4つのSCIモジュールとの版にSCI0、SCI1、SCI2およびSCIがある
3つのSCIモジュールとの版にSCI0、SCI1およびSCI2がある。
2つのSCIモジュールとの版にSCI0およびSCI1がある。
1つのSCIモジュールとの版にSCI0がある。
3. SPIの選択:
3つのSPIモジュールとの版にSPI0、SPI1およびSPI2がある。
2つのSPIモジュールとの版にSPI0およびSPI1がある。
1 SPIモジュールとの版にSPI0がある。
4. IIC選択:
2つのIICモジュールとの版にIIC0およびIIC1がある。
1つのIICモジュールとの版にIIC0がある。
5. 、EP768装置によってEP100でルートを定め直すこと利用できるティム80/112/144のpinoutの選択
6. A/DはA/Dチャネルのモジュール/総数の数である。
7. 入力/出力は可能なデジタル入力か出力として機能する港の合計である。細部については「左舷供給を見なさい
パッケージの選択」MCS12XEのデータ用紙のテーブル。
8. 入力/出力は可能なデジタル入力か出力として機能する港の合計である。細部についてはMCS12XEのデータ用紙の「パッケージの選択による左舷供給」テーブルを見なさい。
9. RAMからのコードしか実行なできる
S912XEQ384J3VALRの適用
この例では、MC9S12XEは典型的な車体のコントローラーの塗布の特徴を実行している。モジュールはオン破片MSCANモジュールを使用して車で配られる主要な缶バスによって林バスがボディ コントローラーにローカル機能と伝達し合う一方インターフェイスする。いずれの場合もコミュニケーション機能はCPUとは関係なくXGATEによって管理される。MC9S12XEはライトおよびポンプに力の運転者の直接制御およびオン破片PWMおよびATDモジュールを使用してセンサーの読むことを、提供する。最後に、RFの受信機へのSPIインターフェイスは車の遠隔アクセスシステムにインターフェイスを提供する。
S912XEQ384J3VALRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
