詳細情報 |
|||
| シリーズ: | S08 | パッケージ: | 皿 |
|---|---|---|---|
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
| 中心プロセッサ: | S08 | コア サイズ: | 8ビット |
| 速度: | 40MHz | 結合性: | Iの² C、LINbus、SCI、SPI |
製品の説明

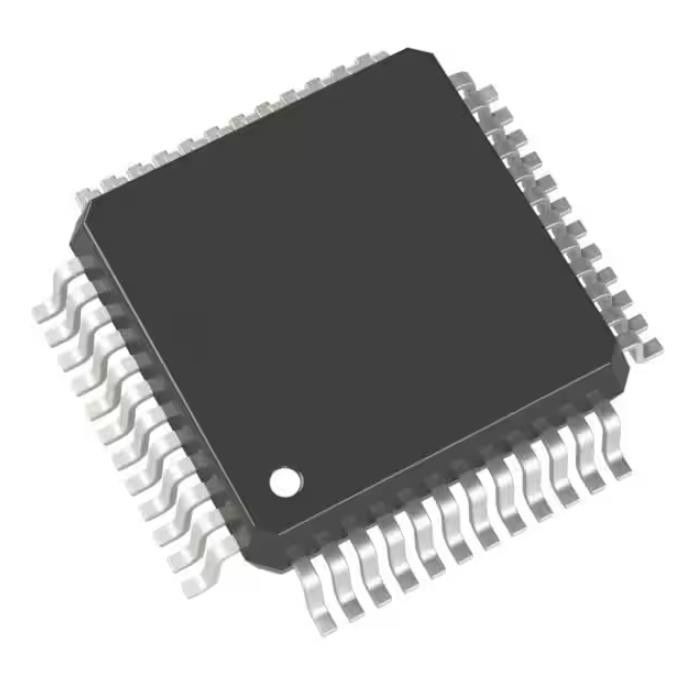

S9S08DN32F2CLFの現在の感覚の抵抗器IC Mcu 8bit 32kb抜け目がない48lqfp
S08 S08のマイクロ制御回路IC 8ビット40MHz 32KB （32K X 8）抜け目がない48-LQFP （7x7）
S9S08DN32F2CLFの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | NXP USA Inc。 |
| シリーズ | S08 |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | S08 |
| コア サイズ | 8ビット |
| 速度 | 40MHz |
| 結合性 | Iの² C、LINbus、SCI、SPI |
| ペリフェラル | LVD、POR、PWM、WDT |
| 入力/出力の数 | 39 |
| プログラム記憶容量 | 32KB （32K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 1K X 8 |
| RAMのサイズ | 1.5K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.7V | 5.5V |
| データ変換装置 | A/D 16x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 48-LQFP |
| 製造者装置パッケージ | 48-LQFP （7x7） |
| 基礎プロダクト数 | S9S08 |
S9S08DN32F2CLFのオン破片の記憶
•読まれる/完全な作動の電圧および温度上のプログラム/消去抜け目がない
—MC9S08DN60 = 60K
—MC9S08DN48 = 48K
—MC9S08DN32 = 32K
—MC9S08DN16 = 16K
•2K EEPROMの回路内プログラム可能な記憶まで;single-page 8バイトか4バイトの二重ページの消去のセクター;フラッシュを実行している間プログラムおよび消去;消去の飛行中止
•2K RAMメモリまで（RAM）
S9S08DN32F2CLFの適用
•53の一般目的入出力（入力/出力）ピンおよび1つの入力だけピン
•各ピンの選択可能な極性の24の割り込みピン
•すべての入力ピンのヒステリシスそして構成可能の引き装置。
•構成可能のスルー・レートおよびすべての出力ピンの強さを運転するため。
S9S08DN32F2CLFの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
