詳細情報 |
|||
| Mfr: | NXP USA Inc。 | シリーズ: | S08 |
|---|---|---|---|
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 活動的 |
| プログラム可能なDigiキー: | 確認されない | 中心プロセッサ: | S08 |
| コア サイズ: | 8ビット | 速度: | 40MHz |
製品の説明
S9S08SG16E1MTLRの現在の感覚の抵抗器IC Mcu 8bit 16kb抜け目がない28tssop

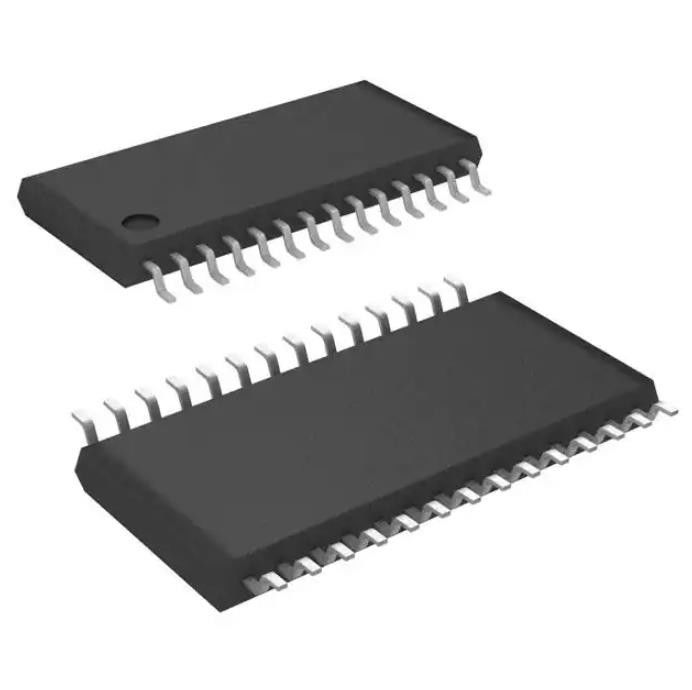

S08 S08のマイクロ制御回路IC 8ビット40MHz 16KB （16K X 8）抜け目がない28-TSSOP
S9S08SG16E1MTLRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | NXP USA Inc。 |
| シリーズ | S08 |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | S08 |
| コア サイズ | 8ビット |
| 速度 | 40MHz |
| 結合性 | Iの² C、LINbus、SCI、SPI |
| ペリフェラル | LVD、POR、PWM、WDT |
| 入力/出力の数 | 22 |
| プログラム記憶容量 | 16KB （16K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 1K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.7V | 5.5V |
| データ変換装置 | A/D 16x10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 28-TSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 28-TSSOP |
| 基礎プロダクト数 | S9S08 |
S9S08SG16E1MTLRの特徴
•コード開発のための活動的な背景モード
•待ち時間モード—CPUは力を節約するために締まった;システム クロックは連続して、完全な規則は維持される
•停止モード—システム クロックは停止し、電圧安定器はスタンバイにある
—Stop3 —すべての内部回路は速い回復のために動力を与えられる
—Stop2 —内部回路、RAMの内容の部分的な力は保たれる
S9S08SG16E1MTLRの適用
これはMC9S08SG32シリーズのための正常なオペレーティング・モードである。このモードは調整を出るMCUにBKGD/MSピンが高ければ選ばれる。このモードでは、CPUは内部メモリからのコードを実行する
SS9S08SG16E1MTLRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
