詳細情報 |
|||
| シリーズ: | HCS12X | パッケージ: | テープ及び巻き枠（TR） |
|---|---|---|---|
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
| 中心プロセッサ: | HCS12X | コア サイズ: | 16ビット |
| 速度: | 40MHz | 結合性: | CANbus、SCI、SPI |
製品の説明

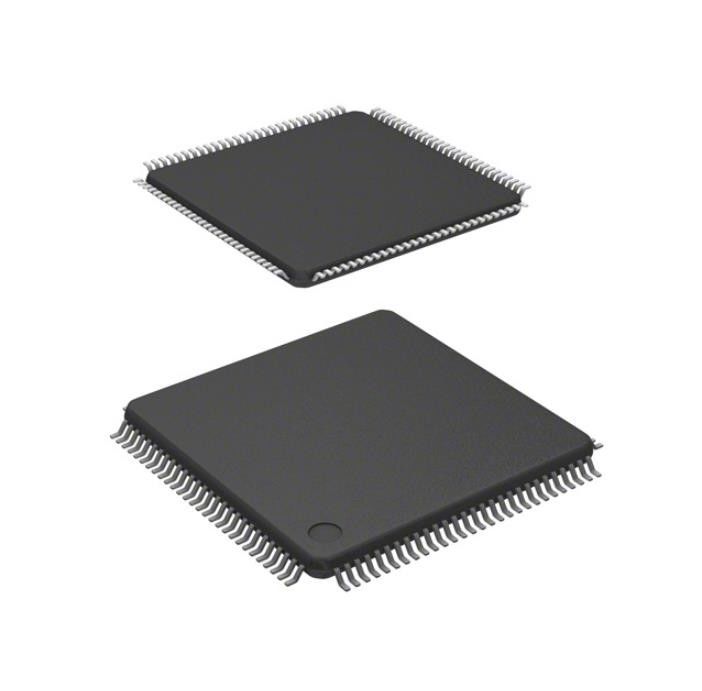

S9S12XS128J1MALRの現在の感覚の抵抗器IC Mcu 16bit 128kb抜け目がない112lqfp
HCS12X HCS12Xのマイクロ制御回路IC 16ビット40MHz 128KB （128K X 8）抜け目がない112-LQFP （20x20）
S9S12XS128J1MALRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | NXP USA Inc。 |
| シリーズ | HCS12X |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | HCS12X |
| コア サイズ | 16ビット |
| 速度 | 40MHz |
| 結合性 | CANbus、SCI、SPI |
| ペリフェラル | LVD、POR、PWM、WDT |
| 入力/出力の数 | 91 |
| プログラム記憶容量 | 128KB （128K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 8K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.72V | 5.5V |
| データ変換装置 | A/D 16x12b |
| 発振器のタイプ | 外面 |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 112-LQFP |
| 製造者装置パッケージ | 112-LQFP （20x20） |
| 基礎プロダクト数 | S9S12 |
S9S12XS128J1MALRの特徴
背景がモジュールをである活発デバッグするときタイマー モジュール、脈拍幅の変調器、アナログ・ディジタル変換器および周期的な割り込みタイマーはモジュールの状態を凍らせるためにソフトウェア プログラム可能な選択を提供する。これは市販ソフトをデバッグするとき有用である。ATDの行動の詳細な説明のために、背景がモジュールをである活発相談する対応するセクションにデバッグするとティム、PWMは、凹み。
S9S12XS128J1MALRの適用
MCUのセキュリティー機構はフラッシュ・メモリへの不正アクセスを防ぐ。セキュリティ機能の詳細な説明のためにS12XS9SECセクションを参照しなさい
S9S12XS128J1MALRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
