詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 中心プロセッサ: | HCS12X | コア サイズ: | 16ビット |
| 速度: | 40MHz | 結合性: | CANbus、SCI、SPI |
| ペリフェラル: | LVD、POR、PWM、WDT | 入力/出力の数: | 91 |
| ハイライト: | S9S12XS256J0MALR IC,IC MCU 16BIT 256KBのフラッシュ,MCU 16BIT 256KBのフラッシュ112LQFP |
||
製品の説明
S9S12XS256J0MALRの現在の感覚の抵抗器IC Mcu 16bit 256kb抜け目がない112lqfp

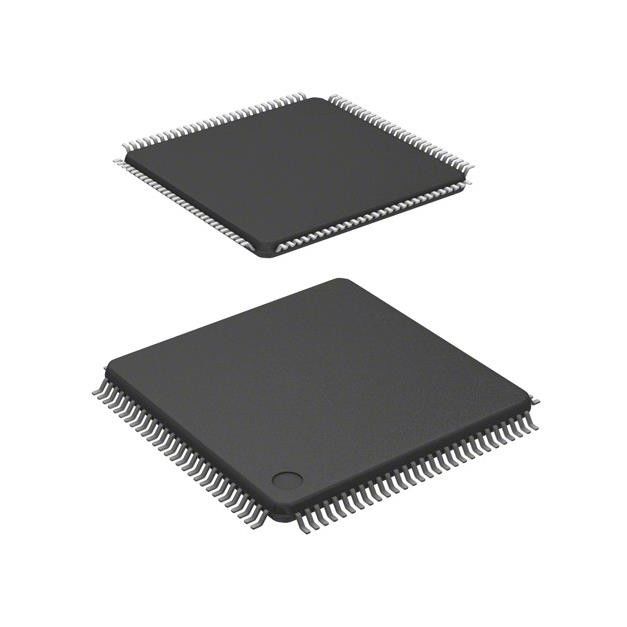

HCS12X HCS12Xのマイクロ制御回路IC 16ビット40MHz 256KB （256K X 8）抜け目がない112-LQFP （20x20）
S9S12XS256J0MALRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | NXP USA Inc。 |
| シリーズ | HCS12X |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | HCS12X |
| コア サイズ | 16ビット |
| 速度 | 40MHz |
| 結合性 | CANbus、SCI、SPI |
| ペリフェラル | LVD、POR、PWM、WDT |
| 入力/出力の数 | 91 |
| プログラム記憶容量 | 256KB （256K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 12K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.72V | 5.5V |
| データ変換装置 | A/D 16x12b |
| 発振器のタイプ | 外面 |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 112-LQFP |
| 製造者装置パッケージ | 112-LQFP （20x20） |
| 基礎プロダクト数 | S9S12 |
S9S12XS256J0MALRの特徴
装置のXSの系列はシステム開発と助け、適用の拡張を収容するためにピン互換性がある包まれた装置を提供する。S12XS家族装置は次のパッケージの選択で提供される:
•112ピンLQFP
•80ピンQFP
•64ピンLQFP
S9S12XS256J0MALRの適用
PE7は一般目的の入力または出力ピンである。ECLKX2は内部バス頻度の二度クロック出力である。XCLKSはセクション1.10の発振器構成を参照しなさいことを）制御する入力信号である最高潮のピアースの発振器/外的な時計の回路部品は（使用されるかどうか内部ループ制御 ピアースの発振器を伴う水晶は使用されるか、または。内部懸垂は調整の間に可能になる。
S9S12XS256J0MALRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
