詳細情報 |
|||
| Mfr: | インフィニオン・テクノロジーズ | シリーズ: | XC16x |
|---|---|---|---|
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | Digiキーで中断される |
| プログラム可能なDigiキー: | 確認されない | Digiキーのプログラム可能な中心プロセッサ: | C166SV2 |
| コア サイズ: | 16ビット | 速度: | 20MHz |
製品の説明

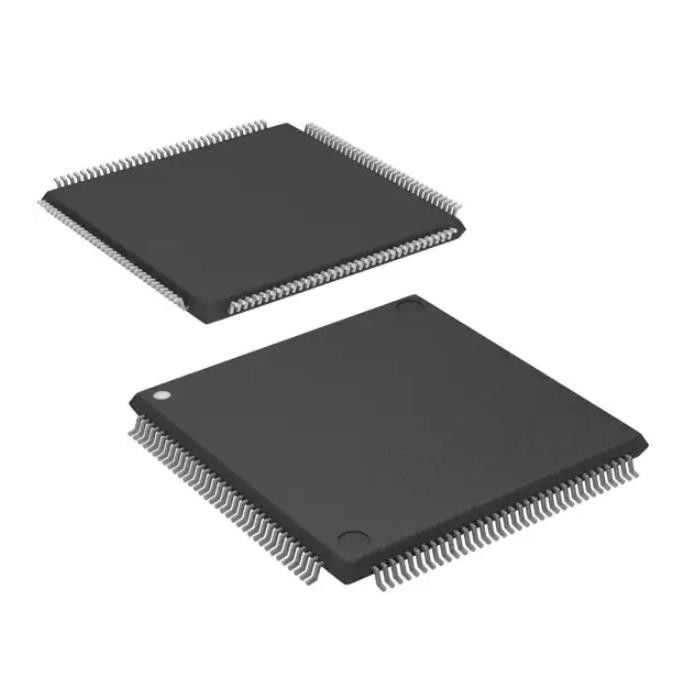

SAF-XC161CJ-16F20FのBBの現在の感覚の抵抗器IC Mcu 16bit 128kb抜け目がない144tqfp
C166SV2 XC16xのマイクロ制御回路IC 16ビット20MHz 128KB （128K X 8）抜け目がないPG-TQFP-144-7
SAF-XC161CJ-16F20FのBBの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | インフィニオン・テクノロジーズ |
| シリーズ | XC16x |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | Digiキーで中断される |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | C166SV2 |
| コア サイズ | 16ビット |
| 速度 | 20MHz |
| 結合性 | CANbus、EBI/EMIのIの² C、SLDM、SPI、UART/USART |
| ペリフェラル | PWM、WDT |
| 入力/出力の数 | 99 |
| プログラム記憶容量 | 128KB （128K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 8K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.35V | 2.7V |
| データ変換装置 | A/D 12x8/10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 144-LQFP |
| 製造者装置パッケージ | PG-TQFP-144-7 |
| 基礎プロダクト数 | SAF-XC161 |
SAF-XC161CJ-16F20FのBBの特徴
•5段階のパイプラインが付いている高性能16ビットCPU
– 40のMHz CPUの時計（単一周期実行）の25 nsの命令サイクルの時間
– 1周期の乗法（16 × 16ビット）、21の周期の背景部（32/16ビット）
– 1周期は（MAC）指示を増加および集める
–高められたブール ビット操作設備
–ゼロ周期のジャンプ実行
– HLLおよびオペレーティング システムを支える別の説明事項
–多数の可変的なレジスタ・バンクとのRegister-Based設計
– 2つの付加的なローカル レジスタ・バンクが付いている速い文脈切換えサポート
– 16 Mバイトのコードおよびデータのための総線形アドレス空間
– 1024バイトのオン破片の特殊関数の記録区域（互換性があるC166Family）
•73の源の16優先順位レベルの割込みシステム、サンプル レート50 nsに
•Interrupt-Driven単一周期のデータが周辺でき事のコントローラー（PEC）によって設備、24ビット ポインターを転送8チャンネルは総アドレス空間をカバーする
•オン破片PLL （要因1:0.15… 1によるクロック発振:Prescaler （要因1:1… 60によって10）、または:1）
•オン破片の記憶モジュール
– 2 Kバイトのオン破片のデュアル ポートのRAM （DPRAM）
– 4 Kバイトのオン破片データSRAM （DSRAM）
– 2 Kバイトのオン破片プログラム/データSRAM （PSRAM）
– 128 Kバイトのオン破片プログラム記憶（フラッシュ・メモリ）
•オン破片の周辺モジュール
–プログラム可能な決断の12チャネルA/Dのコンバーター
（10ビットまたは8ビット）および転換の時間（2.55のµsか2.15のµsに）
– 2つの16チャネルの一般目的の捕獲は/単位を比較する
（32の入出力ピン）
– 5つのタイマーが付いている多機能の一般目的のタイマーの単位
–同期2/非同期連続チャネル（USARTs）
– 2つの高速度同期連続チャネル
– 32のメッセージの目的が付いているオン破片のTwinCANインターフェイス（活動的なRev. 2.0B）
（完全なCAN/Basicはできる） 2つの缶ノードおよび出入口の機能性で
– J1850の支持のクラス2と迎合的な連続データ・リンク モジュール（SDLM）
– 3つのチャネルが付いているIICバス・インターフェース（10ビット演説、400のkbit/s） （多重型になった）
–熱心な発振器によって運転されるオン破片の実時間時計
•適用範囲が広い力管理とのモードの下の空転、睡眠および力
•プログラム可能なウォッチドッグ タイマーおよび発振器の番犬
SAF-XC161CJ-16F20FのBBの適用
Infineonのマイクロ制御回路のためのオーダー コードは必須プロダクトへの厳密な参照を提供する。このオーダー コードは識別する:
•派生物自体のすなわち機能セット、温度較差および供給電圧
•配達のパッケージそしてタイプ。
XC161の利用できるオーダー コードのためにあなたの責任がある販売代理人かあなたのローカル ディストリビューターを参照しなさい。
注:マスクROM版のためのオーダー コードはそれぞれROMコードの証明の後にdefinedfor各プロダクトである。この文書はXC161の複数の派生物を記述したものだ
グループ。表1はこれらの派生物を列挙し、相違を要約する。この文書がこれらの派生物すべてを示すので、ある記述はspecificproductに適用しないかもしれない。
わかりやすくするためにすべての版はこの文書中の言葉XC161によって参照される。
SAF-XC161CJ-16F20FのBBの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
