詳細情報 |
|||
| Mfr: | インフィニオン・テクノロジーズ | シリーズ: | XC16x |
|---|---|---|---|
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 時代遅れ |
| プログラム可能なDigiキー: | 確認されない | 中心プロセッサ: | C166SV2 |
| コア サイズ: | 16ビット | 速度: | 20MHz |
製品の説明

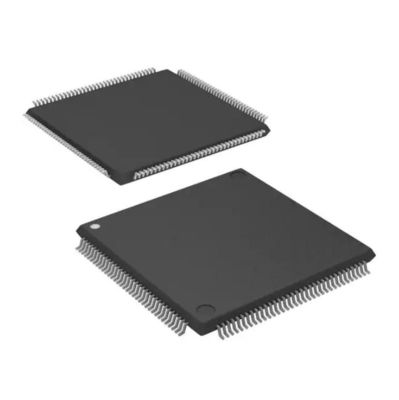

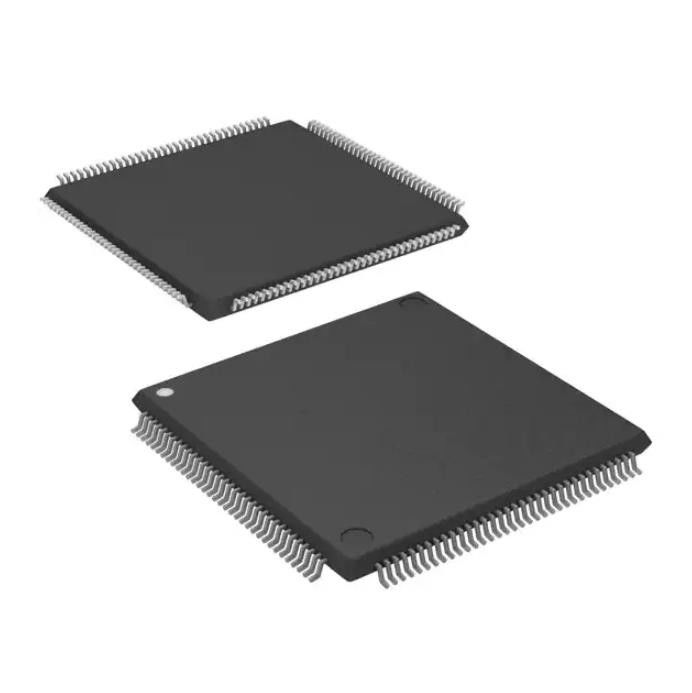

SAF-XC161CS-32F20F BB 電流検出抵抗器 Ic Mcu 16 ビット 256kb フラッシュ 144tqfp
C166SV2 XC16x マイクロコントローラ IC 16 ビット 20MHz 256KB (256K x 8) フラッシュ PG-TQFP-144-7
仕様SAF-XC161CS-32F20F BB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | インフィニオン テクノロジーズ |
| シリーズ | XC16x |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | 廃止 |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | C166SV2 |
| コアサイズ | 16ビット |
| スピード | 20MHz |
| 接続性 | CANbus、EBI/EMI、I²C、SPI、UART/USART |
| 周辺機器 | PWM、WDT |
| I/O数 | 99 |
| プログラムメモリサイズ | 256KB (256K×8) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 12K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 2.35V～2.7V |
| データコンバータ | A/D 12x8/10b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 144-LQFP |
| サプライヤーデバイスパッケージ | PG-TQFP-144-7 |
| 基本製品番号 | SAF-XC161 |
の特徴SAF-XC161CS-32F20F BB
• 5 ステージパイプラインを備えた高性能 16 ビット CPU
– 40 MHz CPU クロックでの命令サイクル時間は 25 ns (シングルサイクル実行)
– 1 サイクル乗算 (16 × 16 ビット)、バックグラウンド除算 (32 / 16 ビット) を 21 サイクルで実行
– 1 サイクル積和演算 (MAC) 命令
– 強化されたブールビット操作機能
– ゼロサイクルジャンプ実行
– HLL およびオペレーティング システムをサポートするための追加手順
– 複数の変数レジスタバンクを備えたレジスタベースの設計
– 2 つの追加ローカル レジスタ バンクによる高速コンテキスト スイッチングのサポート
– コードとデータ用の合計 16 MB のリニア アドレス空間
– 1024バイトの内蔵特殊機能レジスタ領域（C166ファミリー互換）
• 73 ソースを備えた 16 優先度レベルの割り込みシステム、最小サンプルレート 50 ns
• ペリフェラル イベント コントローラ (PEC) を介した 8 チャネルの割り込み駆動のシングル サイクル データ転送機能、24 ビット ポインタが総アドレス空間をカバー
• オンチップ PLL (係数 1:0.15 ～ 1:10) またはプリスケーラ (係数 1:1 ～ 60:1) によるクロック生成
• オンチップメモリモジュール
– 2KバイトのオンチップデュアルポートRAM (DPRAM)
– 4KバイトのオンチップデータSRAM（DSRAM）
– 6Kバイトのオンチッププログラム/データSRAM (PSRAM)
– 256Kバイトのオンチッププログラムメモリ（フラッシュメモリ）
• オンチップ周辺モジュール
– プログラム可能な分解能 (10 ビットまたは 8 ビット) と変換時間 (最小 2.55 μs または 2.15 μs) を備えた 12 チャネル A/D コンバータ
– 2 つの 16 チャネル汎用キャプチャ/比較ユニット (32 入力/出力ピン)
– 5つのタイマーを備えた多機能汎用タイマーユニット
– 2 つの同期/非同期シリアル チャネル (USART)
– 2 つの高速同期シリアル チャネル
– 2 つの CAN ノード上の 32 個のメッセージ オブジェクト (フル CAN/ベーシック CAN) とゲートウェイ機能を備えたオンチップ TwinCAN インターフェイス (Rev. 2.0B アクティブ)
– IIC バス インターフェイス (10 ビット アドレッシング、400 kbit/s)、3 チャネル (多重化)
– 専用発振器によって駆動されるオンチップリアルタイムクロック
• 柔軟な電源管理を備えたアイドル、スリープ、パワーダウン モード
• プログラム可能なウォッチドッグ タイマーと発振器ウォッチドッグ
アプリケーション のSAF-XC161CS-32F20F BB
Infineon マイクロコントローラの注文コードは、必要な製品への正確な参照を提供します。この注文コードは以下を識別します。
• 導関数自体、つまり関数セット、温度範囲、電源電圧
• パッケージと配送の種類。XC161 で利用可能な注文コードについては、こちらをご覧ください。
担当の営業担当者または最寄りの代理店にお問い合わせください。
注: マスク ROM バージョンの注文コードは、各 ROM コードを検証した後、製品ごとに定義されます。
環境および輸出の分類SAF-XC161CS-32F20F BB
| 属性 | 説明 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
