詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | トランシーバー |
|---|---|---|---|
| 議定書: | RS422、RS485 | 運転者/受信機の数: | 1/1 |
| 二重: | 半分 | 受信機ヒステリシス: | 70mV |
| 電圧-供給: | 4.75V | 5.25V | 実用温度: | -40°C | 105°C （TA） |
製品の説明

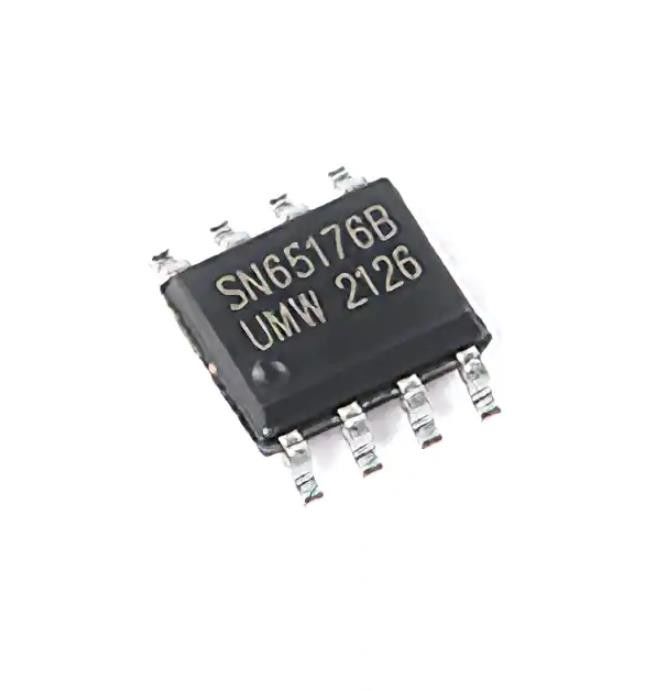

SN65176BDR 電流検出抵抗器 Sop-8 Rs-485/Rs-422 Ics Rohs
1/1 トランシーバー ハーフ RS422、RS485 8-SOP
仕様SN65176BDR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| ドライバー、レシーバー、トランシーバー | |
| 製造元 | UMW |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| タイプ | トランシーバー |
| プロトコル | RS422、RS485 |
| ドライバー/レシーバーの数 | 1/1 |
| デュプレックス | 半分 |
| 受信機ヒステリシス | 70mV |
| データレート | - |
| 電圧 - 電源 | 4.75V～5.25V |
| 動作温度 | -40℃～105℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-SOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SOP |
の特徴SN65176BDR
• マルチポイントバス伝送のための EIA 規格 RS485 に準拠しており、RS-422 と互換性があります。
• 基板スペースを最小限に抑えるためにスモール アウトライン (SOIC) パッケージ オプションを利用可能。
•22nsのドライバー伝播遅延。
• 単一 +5V 電源。
• -7V ～ +12V のバス コモン モード範囲により、バス上のデバイス間のグランド差は ±7V まで許容されます。
• サーマルシャットダウン保護。
• ドライバが TRI 状態または電源オフの場合、コモンモード範囲全体にわたってバスへの高インピーダンスにより、バス上の未使用のデバイスの電源をオフにすることができます。
• ドライバ出力とレシーバ入力の結合インピーダンスは 1 つの RS485 ユニット負荷未満であり、バス上で最大 32 個のトランシーバを使用できます。
• 70 mV（代表的なレシーバヒステリシス）。
アプリケーション のSN65176BDR
SN75176B / SN65176B は、拡張コモンモード範囲 (+12V ～ -7V) を備えた EIA 規格 RS485 の ® 要件を満たすように設計された高速差動 TRI-STATE バス/ライン トランシーバで、マルチポイント データ送信用です。さらに、次のような互換性があります。
RS-422。ドライバ出力とレシーバ出力は、+12V ～ -7V のコモンモード範囲全体にわたるドライバ出力の TRI-STATE 機能を備えています。デバイス内で過剰な電力消費を引き起こすバス競合または障害状況は、ドライバ出力を強制的に高インピーダンス状態にするサーマル シャットダウン回路によって処理されます。DC 仕様は、0 ～ 70°C の温度および 4.75 V ～ 5.25 V の電源電圧範囲で保証されています。
環境および輸出の分類SN65176BDR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
