詳細情報 |
|||
| 入力の数: | 1 | 特徴: | シュミットトリガー |
|---|---|---|---|
| 電圧-供給: | 2V | 5.5V | 現在-静止（最高）: | 20 µA |
| 現在-高い出力低い: | 12mA、12mA | 入力論理レベル - 低: | 0.75V | 1.5V |
| 入力論理レベル - 高: | 1.75V | 3.5V | 最大伝搬遅延 @ V、最大 CL: | 10.6ns @ 5V、50pF |
製品の説明

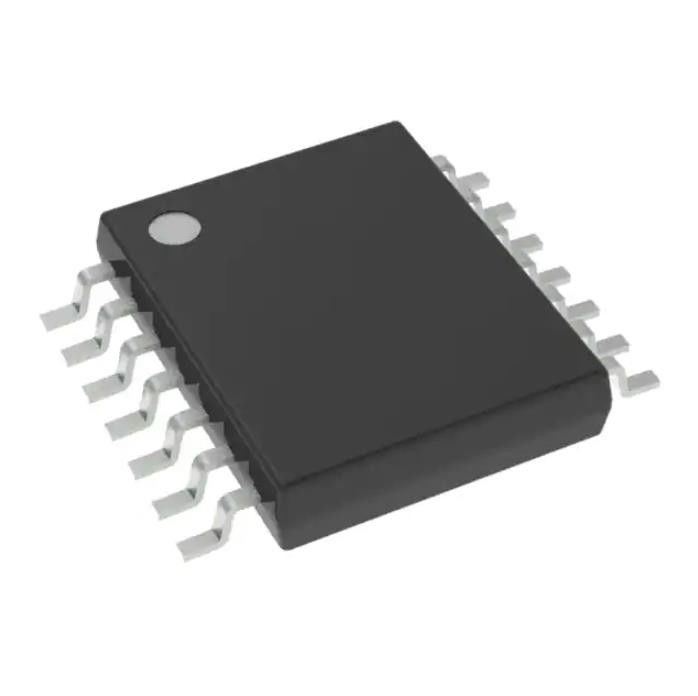

SN74LV14APWRの現在の感覚の抵抗器ICインバーター6ch 1 INP 14tssop
インバーターIC 6チャネルのSchmittの制動機14-TSSOP
SN74LV14APWRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 論理 | |
| ゲートおよびインバーター | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 74LV |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 論理のタイプ | インバーター |
| 回路の数 | 6 |
| 入力の数 | 1 |
| 特徴 | Schmittの制動機 |
| 電圧-供給 | 2V | 5.5V |
| 現在-静止（最高） | 20 µA |
| 現在-高い出力低い | 12mA、12mA |
| 入れられた論理のレベル-低速 | 0.75V | 1.5V |
| 高い入れられた論理のレベル- | 1.75V | 3.5V |
| 最高の伝搬遅延@ Vの最高のCL | 10.6ns @ 5V、50pF |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| 製造者装置パッケージ | 14-TSSOP |
| パッケージ/場合 | 14-TSSOP （0.173"、4.40mmの幅） |
| 基礎プロダクト数 | 74LV14 |
SN74LV14APWRの特徴
•2ボルトから5.5ボルトのVCC操作
•5ボルトの10 nsの最高のtpd
•典型的なVOLP （出力地上の跳ね上がり） < 0="">
•典型的なVOHV （出力VOH Undershoot） > VCCの= 3.3ボルト、TA = 25°Cの2.3ボルト
•サポートすべての港のミックス モードの電圧操作
•Ioffは部分的力モード操作を支える
•Latch-Upの性能はJESD 17ごとの250 mAを超過する
SN74LV14APWRの適用
•ネットワーク スイッチ
•身につけられる健康および適性装置
•PDAs
•LCD TV
•力の下部組織
SN74LV14APWRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
