詳細情報 |
|||
| 出力タイプ: | 3 ステート | 現在-高い出力低い: | 12mA、12mA |
|---|---|---|---|
| 電圧-供給: | 1.65V | 3.6V | 実用温度: | -40°C | 85°C （TA） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 20-TFSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ: | 20-TVSOP | 基礎プロダクト数: | 74LVC2244 |
製品の説明

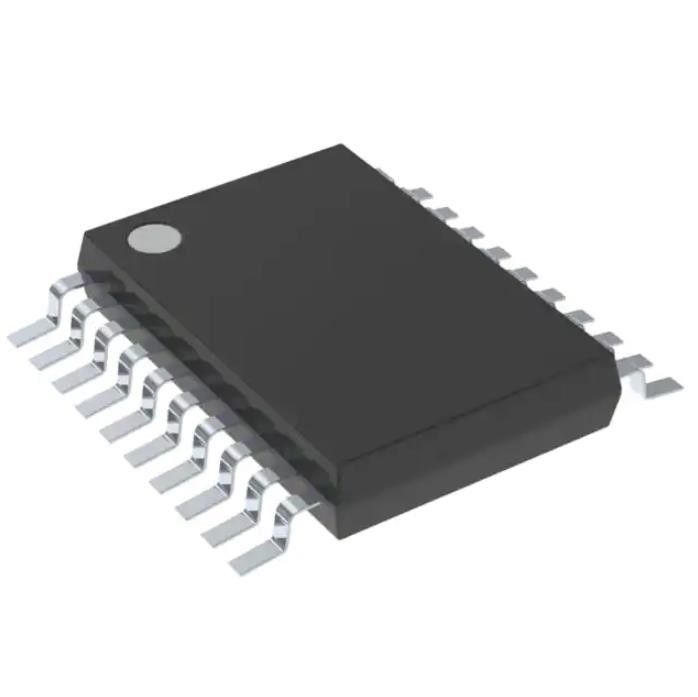

SN74LVC2244ADGVR 電流検出抵抗器 Ic Buf 非反転 3.6v 20tvsop
バッファ、非反転 2 エレメント エレメントあたり 4 ビット トライステート出力 20-TVSOP
SN74LVC2244ADGVRの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファ、ドライバー、レシーバー、トランシーバー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 74LVC |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| ロジックタイプ | バッファ、非反転 |
| 要素の数 | 2 |
| 要素あたりのビット数 | 4 |
| 入力方式 | - |
| 出力タイプ | トライステート |
| 電流 - 出力ハイ、ロー | 12mA、12mA |
| 電圧 - 電源 | 1.65V～3.6V |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 20-TFSOP (0.173インチ、幅4.40mm) |
| サプライヤーデバイスパッケージ | 20-TVSOP |
| 基本製品番号 | 74LVC2244 |
の特徴SN74LVC2244ADGVR
• 1.65 V ～ 3.6 V で動作
• ウェアラブル健康およびフィットネスデバイス
• 入力は 5.5 V までの電圧を受け入れます
• 代表的な V 3 の説明 OLP (出力グランド バウンス)
• JESD 17 に準拠した 250 mA を超えるラッチアップ性能
• JESD 22を超えるESD保護
・2000-V 人体モデル（A114-A）
アプリケーション のSN74LVC2244ADGVR
• ネットワークスイッチ
• 3.3 V での最大 tpd 5.5 ns
• サーバー
• テストと測定
環境および輸出の分類SN74LVC2244ADGVR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
