詳細情報 |
|||
| 出力タイプ: | 3 ステート | 現在-高い出力低い: | 32mA、32mA |
|---|---|---|---|
| 電圧-供給: | 1.65V～5.5V | 実用温度: | -40°C | 125°C （TA） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 8-LSSOP、8-MSOP （0.110"、2.80mmの幅） |
| 製造者装置パッケージ: | SM8 | 基礎プロダクト数: | 74LVC2G241 |
製品の説明

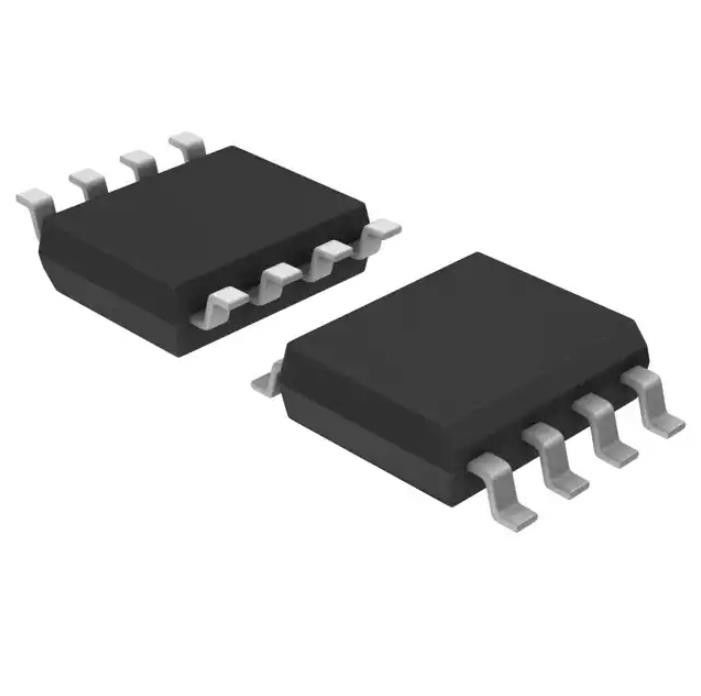

SN74LVC2G241DCTR 電流検出抵抗器 Ic バッファ非反転 5.5v Sm8
バッファ、非反転 2 エレメント エレメントあたり 1 ビット トライステート出力 SM8
SN74LVC2G241DCTRの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファ、ドライバー、レシーバー、トランシーバー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 74LVC |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| ロジックタイプ | バッファ、非反転 |
| 要素の数 | 2 |
| 要素あたりのビット数 | 1 |
| 入力方式 | - |
| 出力タイプ | トライステート |
| 電流 - 出力ハイ、ロー | 32mA、32mA |
| 電圧 - 電源 | 1.65V～5.5V |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-LSSOP、8-MSOP (0.110インチ、2.80mm幅) |
| サプライヤーデバイスパッケージ | SM8 |
| 基本製品番号 | 74LVC2G241 |
の特徴SN74LVC2G241DCTR
• Texas Instruments NanoFree™ パッケージで利用可能
• 5V VCC動作をサポート
• 入力は 5.5 V までの電圧を受け入れます
• 3.3 V での最大 tpd 4.1 ns
• 低消費電力、最大 10µA の ICC
• 3.3Vで24mA出力ドライブ
• 標準 VOLP (出力グランドバウンス) 0.8 V at VCC 3.3 V、TA 25°C
アプリケーション のSN74LVC2G241DCTR
• AV レシーバー
• Blu-rayプレーヤーとホームシアター
• DVDレコーダーとプレーヤー
• デスクトップまたはノートブック PC
• デジタルラジオまたはインターネットラジオプレーヤー
環境および輸出の分類SN74LVC2G241DCTR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
