詳細情報 |
|||
| 出力タイプ: | プッシュ プル | 現在-高い出力低い: | 32mA、32mA |
|---|---|---|---|
| 電圧-供給: | 1.65V～5.5V | 実用温度: | -40°C | 125°C （TA） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 6-TSSOP、SC-88、SOT-363 |
| 製造者装置パッケージ: | SC-70-6 | 基礎プロダクト数: | 74LVC2G34 |
製品の説明

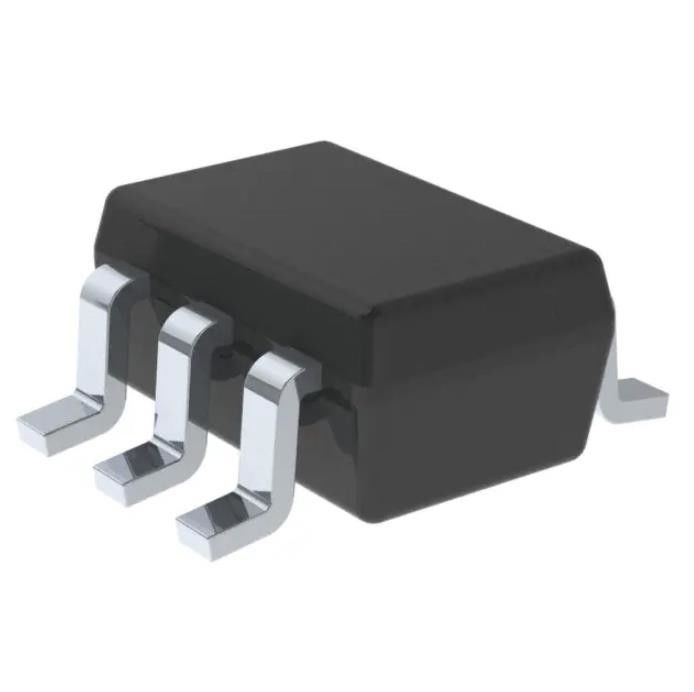

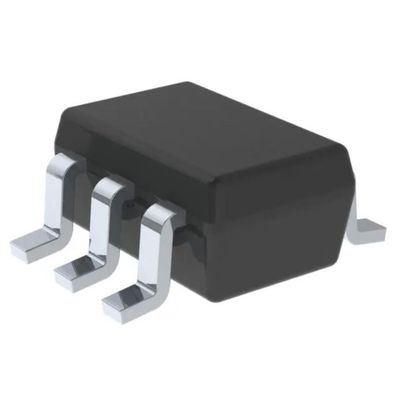

SN74LVC2G34DCKR 電流検出抵抗器 Ic Buf 非反転 5.5v Sc70-6
バッファ、非反転 2 エレメント エレメントあたり 1 ビット プッシュプル出力 SC-70-6
仕様SN74LVC2G34DCKR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファ、ドライバー、レシーバー、トランシーバー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 74LVC |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| ロジックタイプ | バッファ、非反転 |
| 要素の数 | 2 |
| 要素あたりのビット数 | 1 |
| 入力方式 | - |
| 出力タイプ | 押し引き |
| 電流 - 出力ハイ、ロー | 32mA、32mA |
| 電圧 - 電源 | 1.65V～5.5V |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 6-TSSOP、SC-88、SOT-363 |
| サプライヤーデバイスパッケージ | SC-70-6 |
| 基本製品番号 | 74LVC2G34 |
の特徴SN74LVC2G34DCKR
• Texas Instruments NanoFree™ パッケージで利用可能
• 5.5V VCC動作をサポート
• 入力は 5.5 V までの電圧を受け入れます
• 3.3 V での最大 tpd 4.1 ns
• 低消費電力、最大 10µA の ICC
• 3.3Vで±24mAの出力ドライブ
• 標準 VOLP (出力グランド バウンス) <0.8 V (VCC = 3.3 V、TA = 25°C 時)
• VCC = 3.3 V、TA = 25°C での標準 VOHV (出力 VOH アンダーシュート) >2 V
• Ioff は、ライブ挿入、部分パワーダウン モード、およびバックドライブ保護をサポートします。
• 入力を最大5.5VからVCCレベルまで変換するダウントランスレータとして使用可能
• JESD 78、クラス II に準拠した 100 mA を超えるラッチアップ性能
• JESD 22を超えるESD保護
– 2000-V 人体モデル (A114-A)
– 200V マシンモデル (A115-A)
– 1000V充電デバイスモデル（C101）
アプリケーション のSN74LVC2G34DCKR
• AV レシーバー
• オーディオドック: ポータブル
• Blu-rayプレーヤーとホームシアター
• DVDレコーダーとプレーヤー
• 組み込み PC
• MP3 プレーヤーおよびレコーダー (ポータブル オーディオ)
• 携帯情報端末 (PDA)
• 電源: テレコム/サーバー AC/DC 電源: 単一コントローラー: アナログおよびデジタル
• ソリッド ステート ドライブ (SSD): クライアントおよびエンタープライズ
• TV: LCD/デジタルおよび高精細度 (HDTV)
• タブレット: エンタープライズ
• ビデオ分析: サーバー
• ワイヤレス ヘッドセット、キーボード、およびマウス
環境および輸出の分類SN74LVC2G34DCKR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
