詳細情報 |
|||
| ペリフェラル: | DMA、POR、PWM、WDT | 入力/出力の数: | 45 |
|---|---|---|---|
| プログラム記憶容量: | 256KB （256K X 8） | プログラム記憶タイプ: | フラッシュ |
| EEPROMのサイズ: | 4K X 16 | RAMのサイズ: | 20K X 8 |
| 電圧-供給（Vcc/Vdd）: | 3V | 5.5V | データ変換装置: | A/D 16x10b |
製品の説明

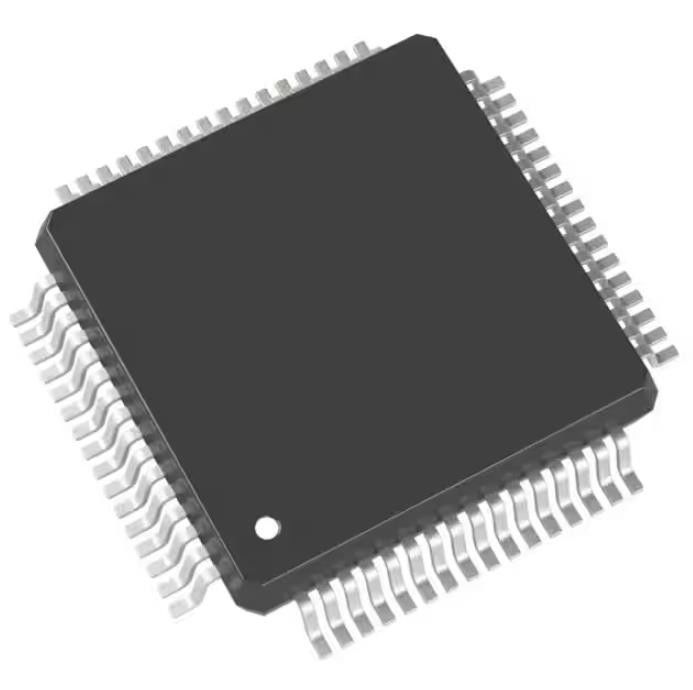

SPC5602PEF0MLH6R 電流検出抵抗器 Ic Mcu 32 ビット 256kb フラッシュ 64lqfp
e200z0h MPC56xx Qorivva マイクロコントローラ IC 32 ビット シングルコア 64MHz 256KB（256K x 8） フラッシュ 64-LQFP（10x10）
仕様SPC5602PEF0MLH6R
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | NXP USA Inc. |
| シリーズ | MPC56xx クオリヴァ |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | e200z0h |
| コアサイズ | 32ビットシングルコア |
| スピード | 64MHz |
| 接続性 | CANbus、LINbus、SCI、SPI |
| 周辺機器 | DMA、POR、PWM、WDT |
| I/O数 | 45 |
| プログラムメモリサイズ | 256KB (256K×8) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 4K×16 |
| RAM サイズ | 20K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 3V～5.5V |
| データコンバータ | A/D 16x10b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 64-LQFP |
| サプライヤーデバイスパッケージ | 64-LQFP (10x10) |
| 基本製品番号 | SPC5602 |
の特徴SPC5602PEF0MLH6R
• 最大 64 MHz、シングルイシュー、32 ビット CPU コア コンプレックス (e200z0h)
— Power Architecture組み込みカテゴリに準拠
— 可変長エンコーディング (VLE)
• 記憶の整理
— ECCおよび消去/プログラムコントローラを備えた最大256KBのオンチップコードフラッシュメモリ
— オプション: EEPROM エミュレーション用の ECC を備えた追加の 64 (4 × 16) KB オンチップ データ フラッシュ メモリ
— ECC 付き最大 20 KB のオンチップ SRAM
• フェイルセーフ保護
— プログラム可能なウォッチドッグ タイマー
— ノンマスカブル割り込み
— 障害収集ユニット
• Nexus クラス 1 インターフェイス
• 割り込みとイベント
— 16 チャネル eDMA コントローラー
— 16 優先レベルコントローラー
— 最大 25 個の外部割り込み
— PIT は 4 つの 32 ビット タイマーを実装します
— 120 個の割り込みが INTC 経由でルーティングされる
• 汎用 I/O
— 入力、出力、または特殊機能として個別にプログラム可能
— 37 対 64 LQFP
— 100 LQFP で 64
• 汎用 eTimer ユニット 1 台
— それぞれアップ/ダウン機能を備えた 6 つのタイマー
— 16 ビット分解能、カスケード可能なカウンター
— 回転方向フラグを使用した直交デコード
— ダブルバッファ入力キャプチャおよび出力コンペア
• 通信インターフェース
— 最大 2 つの LINFlex モジュール (1× マスター/スレーブ、1× マスターのみ)
— 最大 3 つの DSPI チャネルと自動チップ セレクト生成 (最大 8/4/4 チップ セレクト)
アプリケーション のSPC5602PEF0MLH6R
• 10 ビットのアナログ - デジタル コンバータ (ADC) 1 つ
— 最大 16 の入力チャンネル (100 LQFP で 16 チャンネル、64 LQFP で 12 チャンネル)
— 変換時間 < 1 µs (フル精度でのサンプリング時間を含む)
— プログラマブルクロストリガーユニット（CTU）
— 割り込み機能を備えた 4 つのアナログ ウォッチドッグ
環境および輸出の分類SPC5602PEF0MLH6R
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
