詳細情報 |
|||
| RAMのサイズ: | 48K X 8 | 電圧-供給（Vcc/Vdd）: | 3V | 5.5V |
|---|---|---|---|
| データ変換装置: | A/D 28x10b | 発振器のタイプ: | 内部 |
| 実用温度: | -40°C | 105°C （TA） | タイプの取付け: | 表面の台紙 |
| パッケージ/場合: | 100-LQFP | 製造者装置パッケージ: | 100-LQFP （14x14） |
| ハイライト: | 100LQFP マイクロコントローラー IC、SPC560C50L3B4E0X、32 ビット 512KB マイクロコントローラー IC,SPC560C50L3B4E0X,32BIT 512KB Microcontroller IC |
||
製品の説明

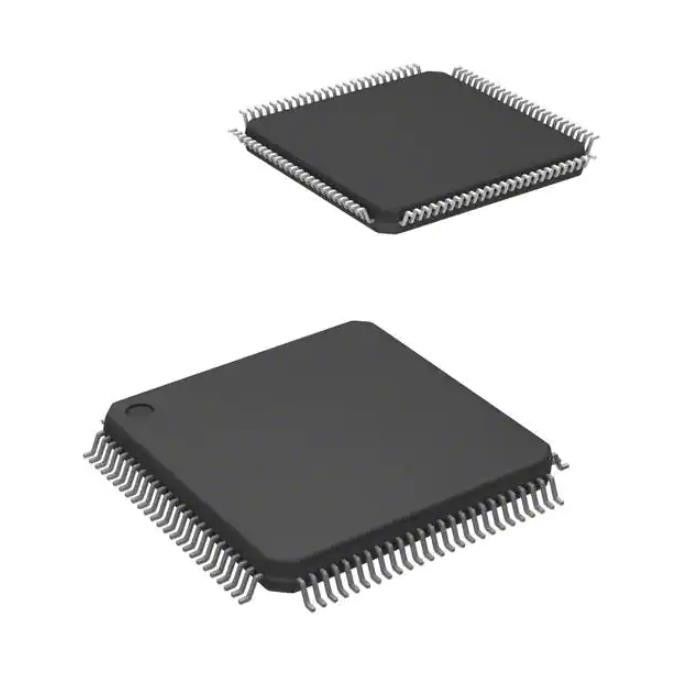

SPC560C50L3B4E0X 電流検出抵抗器 Ic Mcu 32 ビット 512kb フラッシュ 100lqfp
e200z0h 車載、AEC-Q100、SPC56 マイクロコントローラ IC 32 ビット シングルコア 64MHz 512KB（512K x 8） フラッシュ 100-LQFP（14x14）
仕様SPC560C50L3B4E0X
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | 自動車、AEC-Q100、SPC56 |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | e200z0h |
| コアサイズ | 32ビットシングルコア |
| スピード | 64MHz |
| 接続性 | CANbus、I²C、LINbus、SCI、SPI |
| 周辺機器 | DMA、POR、PWM、WDT |
| I/O数 | 79 |
| プログラムメモリサイズ | 512KB (512K×8) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 48K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 3V～5.5V |
| データコンバータ | A/D 28x10b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～105℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 100-LQFP |
| サプライヤーデバイスパッケージ | 100-LQFP (14x14) |
| 基本製品番号 | SPC560 |
の特徴SPC560C50L3B4E0X
• 高性能 64 MHz e200z0h CPU
– 32 ビット Power Architecture® テクノロジー
– 最大 60 の DMIP 動作
– 可変長エンコーディング (VLE)
• メモリー
– ECC付き最大512KBのコードフラッシュ
– ECC 付き 64 KB データ フラッシュ
– ECC 付き最大 48 KB SRAM
– 8エントリのメモリ保護ユニット（MPU）
• 割り込み
– 16 の優先レベル
– ノンマスカブル割り込み（NMI）
– 最大 34 個の外部割り込み (割り込みを含む)18 ウェイクアップ ライン
• GPIO: 45(LQFP64)、75(LQFP100)、123(LQFP144)
・タイマーユニット
– 6チャンネル32ビット周期割り込みタイマー
– 4チャンネル32ビットシステムタイマーモジュール
– ソフトウェアウォッチドッグタイマー
– リアルタイムクロックタイマー
• 16 ビットカウンターのタイムトリガー I/O
– PWM/MC/IC/OC を備えた最大 56 チャンネル
– CTU経由のADC診断
通信インターフェース
– それぞれ 64 メッセージ オブジェクトを持つ最大 6 つの FlexCAN インターフェイス (2.0B アクティブ)
– 最大 4 つの LINFlex/UART
– 3 DSPI / I2C
5 V または 3.3 V の単一電源
最大 36 チャネルを備えた 10 ビットのアナログ - デジタル コンバータ (ADC)
– 外部多重化により 64 チャンネルまで拡張可能
– 個別の変換レジスタ
– クロストリガーユニット (CTU)
• 照明専用の診断モジュール
– 高度なPWM生成
– 時間トリガー診断
– PWM同期ADC測定
• クロック生成
– 4 ～ 16 MHz の高速外部水晶発振器 (FXOSC)
– 32 kHz 低速外部水晶発振器 (SXOSC)
– 16 MHz 高速内部 RC 発振器 (FIRC)
– 128 kHz 低速内部 RC 発振器 (SIRC)
– ソフトウェア制御のFMPLL
– クロックモニタユニット（CMU）
• 徹底したデバッグ機能
– すべてのデバイスの Nexus1
– Nexus2+ はエミュレーション パッケージ (LBGA208) で利用可能
低電力機能
– RTC、SRAM、CANモニタリングによる超低電力スタンバイ
– 高速ウェイクアップ スキーム
• 動作温度。最大 -40 ～ 125 °C の範囲
アプリケーション のSPC560C50L3B4E0X
SPC560B40x/50x および SPC560C40x/50x は、Power Architecture 組み込みカテゴリに基づいて構築された次世代マイクロコントローラ ファミリです。SPC560B40x/50x および SPC560C40x/50x ファミリの 32 ビット マイクロコントローラは、統合された車載アプリケーション コントローラの最新成果です。これは、車内のボディエレクトロニクスアプリケーションの次の波に対応するために設計された、拡大する自動車向け製品ファミリーに属しています。この車載コントローラ ファミリの高度でコスト効率の高いホスト プロセッサ コアは、Power Architecture 組み込みカテゴリに準拠し、VLE (可変長エンコーディング) APU のみを実装しているため、コード密度が向上します。最大 64 MHz の速度で動作し、低消費電力向けに最適化された高性能処理を提供します。現在の Power Architecture デバイスの利用可能な開発インフラストラクチャを活用し、ユーザーの実装を支援するソフトウェア ドライバー、オペレーティング システム、構成コードでサポートされています。
環境および輸出の分類SPC560C50L3B4E0X
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
