詳細情報 |
|||
| RAMのサイズ: | 4K X 8 | 電圧-供給（Vcc/Vdd）: | 2.4V | 3.6V |
|---|---|---|---|
| データ変換装置: | A/D 12x12b | 発振器のタイプ: | 内部 |
| 実用温度: | -40°C | 85°C （TA） | タイプの取付け: | 表面の台紙 |
| パッケージ/場合: | 32-LQFP | 製造者装置パッケージ: | 32-LQFP （7x7） |
製品の説明

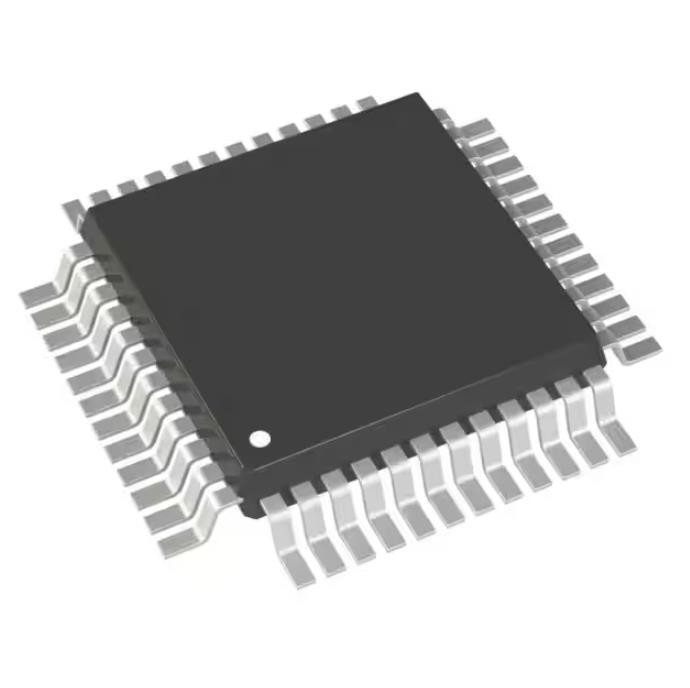

STM32F030K6T6TR Emmcのメモリー チップIC Mcu 32bit 32kb抜け目がない32lqfp
ARM® Cortex®-M0 STM32F0のマイクロ制御回路IC 32ビット単心48MHz 32KB （32K X 8）抜け目がない32-LQFP （7x7）
STM32F030K6T6TRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | STMicroelectronics |
| シリーズ | STM32F0 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | ARM® Cortex®-M0 |
| コア サイズ | 32ビット単心 |
| 速度 | 48MHz |
| 結合性 | Iの² C、SPI、UART/USART |
| ペリフェラル | DMA、POR、PWM、WDT |
| 入力/出力の数 | 26 |
| プログラム記憶容量 | 32KB （32K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 4K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.4V | 3.6V |
| データ変換装置 | A/D 12x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 32-LQFP |
| 製造者装置パッケージ | 32-LQFP （7x7） |
| 基礎プロダクト数 | STM32F030 |
STM32F030K6T6TRの特徴
•中心:Arm® 32ビットCortex®-M0 CPU、頻度48までのMHz
•記憶
–フラッシュ・メモリの16から256 Kバイト
– HWの同等のSRAMの4から32 Kバイト
•CRCの計算の単位
•調整および力管理
–デジタル及びI/Osの供給:VDD = 2.4ボルトから3.6ボルト
–アナログの供給:VDDA = 3.6ボルトへのVDD
–パワーで/力の調整（POR/PDR）
–低い電力モード:睡眠、停止、スタンバイ
•時計管理
– 4つから32のMHzの水晶発振子
–口径測定のRTCのための32のkHzの発振器
– x6 PLLの選択の内部8つのMHz RC
–内部40 kHz RCの発振器
•55まで速いI/Os
–外部割込み機構のベクトルのすべてのmappable
– 5V耐久性がある機能の55までI/Os
•5チャネルのDMAコントローラー
•1 12ビット、1.0のµs ADC （16までのチャネル）
–転換の範囲:0から3.6ボルト
–別のアナログの供給:2.4 Vから3.6ボルト
•停止/スタンバイからの警報そして周期的な目覚しを用いるカレンダーRTC
•11のタイマー
– 6チャネルPWMの出力のための1つの16ビットの高度制御のタイマー
– fourIC/OCまでのと7つまでの16ビットのタイマー、IR制御解読のために使用可能なOCN
–独立者およびシステム ウォッチドッグ タイマー
– SysTickのタイマー
•通信用インタフェース
– 2つまでのI2Cインターフェイス
– 20 mAの現在の流しとの1-2 I/Fsの速いモード プラス（1つのMbit/s）サポート、
– SMBus/PMBusサポート（単一のI/F）で
– 6までUSARTs支持のマスターの同期SPIおよび変復調装置制御;自動ボード・レートの検出との1つ
– 4つから16のプログラム可能なかまれたフレームとの2までSPIs （18のMbit/s）
•連続ワイヤーはデバッグする（SWD）
•すべてのパッケージECOPACK®2
STM32F030K6T6TRの適用
•すべての入力/出力ピンはアナログ入力 モードにある
•すべてのペリフェラルは明確に述べられて時を除いて不具である
•フラッシュ・メモリのアクセス時間はfHCLKの頻度に合わせられる:
– 0の待ち状態および先取り0から24のMHzから
– 24のMHzの上のの1つの待ち状態および先取り
•ペリフェラルが可能にされたfPCLK = fHCLKである時
STM32F030K6T6TRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
