詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 中心プロセッサ: | ARM® Cortex®-M0 | コア サイズ: | 32ビット単心 |
| 速度: | 48MHz | 結合性: | Iの² C、SPI、UART/USART |
| ペリフェラル: | DMA、POR、PWM、WDT | 入力/出力の数: | 55 |
製品の説明

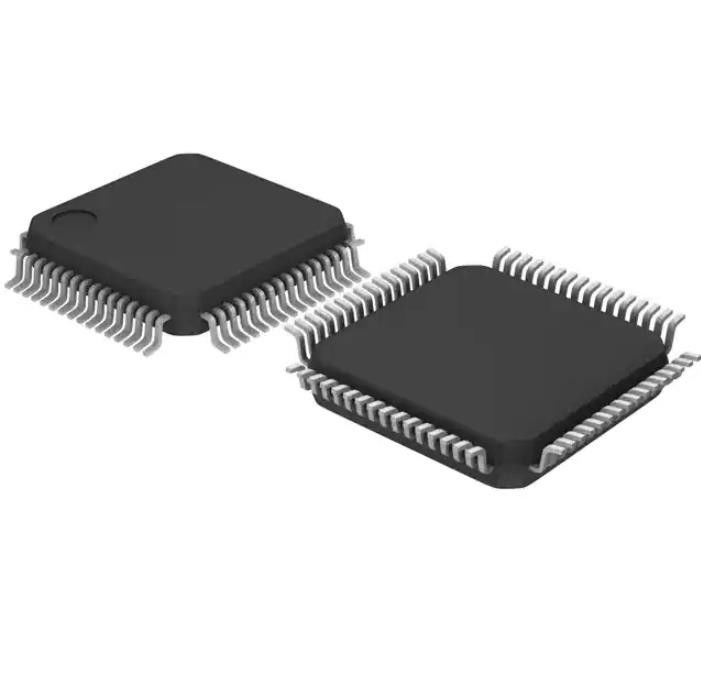

STM32F030R8T6TR Emmcのメモリー チップIC Mcu 32bit 64kb抜け目がない64lqfp
ARM® Cortex®-M0 STM32F0のマイクロ制御回路IC 32ビット単心48MHz 64KB （64K X 8）抜け目がない64-LQFP （10x10）
STM32F030R8T6TRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | STMicroelectronics |
| シリーズ | STM32F0 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | ARM® Cortex®-M0 |
| コア サイズ | 32ビット単心 |
| 速度 | 48MHz |
| 結合性 | Iの² C、SPI、UART/USART |
| ペリフェラル | DMA、POR、PWM、WDT |
| 入力/出力の数 | 55 |
| プログラム記憶容量 | 64KB （64K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 8K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.4V | 3.6V |
| データ変換装置 | A/D 18x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 64-LQFP |
| 製造者装置パッケージ | 64-LQFP （10x10） |
| 基礎プロダクト数 | STM32F030 |
STM32F030R8T6TRの特徴
•中心:Arm® 32ビットCortex®-M0 CPU、頻度48までのMHz
•記憶
–フラッシュ・メモリの16から256 Kバイト
– HWの同等のSRAMの4から32 Kバイト
•CRCの計算の単位
•調整および力管理
–デジタル及びI/Osの供給:VDD = 2.4ボルトから3.6ボルト
–アナログの供給:VDDA = 3.6ボルトへのVDD
–パワーで/力の調整（POR/PDR）
–低い電力モード:睡眠、停止、スタンバイ
•時計管理
– 4つから32のMHzの水晶発振子
–口径測定のRTCのための32のkHzの発振器
– x6 PLLの選択の内部8つのMHz RC
–内部40 kHz RCの発振器
•55まで速いI/Os
–外部割込み機構のベクトルのすべてのmappable
– 5V耐久性がある機能の55までI/Os
•5チャネルのDMAコントローラー
•1 12ビット、1.0のµs ADC （16までのチャネル）
–転換の範囲:0から3.6ボルト
–別のアナログの供給:2.4 Vから3.6ボルト
•停止/スタンバイからの警報そして周期的な目覚しを用いるカレンダーRTC
•11のタイマー
– 6チャネルPWMの出力のための1つの16ビットの高度制御のタイマー
– 7つまでの16ビットのタイマー、4までIC/OCと、IR制御解読のために使用可能なOCN
–独立者およびシステム ウォッチドッグ タイマー
– SysTickのタイマー
•通信用インタフェース
– 2つまでのI2Cインターフェイス
– 20 mAの現在の流しとの1-2 I/Fsの速いモード プラス（1つのMbit/s）サポート、
– SMBus/PMBusサポート（単一のI/F）で
– 6までUSARTs支持のマスターの同期SPIおよび変復調装置制御;自動ボード・レートの検出との1つ
– 4つから16のプログラム可能なかまれたフレームとの2までSPIs （18のMbit/s）
•連続ワイヤーはデバッグする（SWD）
•すべてのパッケージECOPACK®2
STM32F030R8T6TRの適用
調整装置に2つのオペレーティング・モードがあり、調整の後で常に可能になる。
•主要（氏）正常なオペレーティング・モード（操業）で使用される。
•低い電力（LPR）は力の要求が減る停止モードで使用することができる。待機モードでは、それは力モードに置かれる。このモードでは、調整装置の出力は高いインピーダンスにあり、ゼロ消費動力を与えられる（しかし記録およびSRAMの内容を失われる）引き起こす穀粒の回路部品は。
STM32F030R8T6TRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
