詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 中心プロセッサ: | ARM® Cortex®-M0 | コア サイズ: | 32ビット単心 |
| 速度: | 48MHz | 結合性: | Iの² C、SPI、UART/USART |
| ペリフェラル: | DMA、POR、PWM、WDT | 入力/出力の数: | 51 |
製品の説明

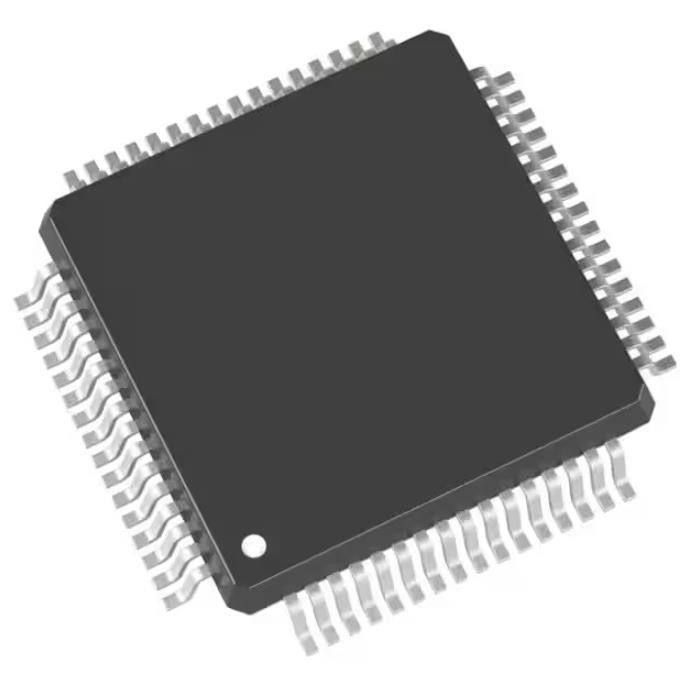

STM32F030RCT6TR Emmc メモリ チップ Ic Mcu 32 ビット 256kb フラッシュ 64lqfp
ARM® Cortex®-M0 STM32F0 マイクロコントローラ IC 32 ビット シングルコア 48MHz 256KB (256K x 8) フラッシュ 64-LQFP (10x10)
仕様STM32F030RCT6TR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | STM32F0 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | ARM® コーテックス®-M0 |
| コアサイズ | 32ビットシングルコア |
| スピード | 48MHz |
| 接続性 | I²C、SPI、UART/USART |
| 周辺機器 | DMA、POR、PWM、WDT |
| I/O数 | 51 |
| プログラムメモリサイズ | 256KB (256K×8) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 32K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 2.4V～3.6V |
| データコンバータ | A/D 18x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 64-LQFP |
| サプライヤーデバイスパッケージ | 64-LQFP (10x10) |
| 基本製品番号 | STM32F030 |
の特徴STM32F030RCT6TR
• コア: Arm® 32 ビット Cortex®-M0 CPU、最大 48 MHz の周波数
• 思い出
– 16 ～ 256 K バイトのフラッシュ メモリ
– HW パリティ付きの 4 ～ 32 K バイトの SRAM
・CRC演算部
• リセットと電源管理
– デジタルおよび I/O 電源: VDD = 2.4 V ～ 3.6 V
– アナログ電源: VDDA = VDD ～ 3.6 V
– パワーオン/パワーダウン リセット (POR/PDR)
– 低電力モード: スリープ、ストップ、スタンバイ
• クロック管理
– 4 ～ 32 MHz の水晶発振器
– キャリブレーション付き RTC 用 32 kHz 発振器
– x6 PLL オプションを備えた内部 8 MHz RC
– 40 kHz RC オシレーターを内蔵
• 最大 55 個の高速 I/O
– すべて外部割り込みベクトルにマッピング可能
– 5V 耐性機能を備えた最大 55 個の I/O
• 5チャンネルDMAコントローラ
• 1 つの 12 ビット、1.0 μs ADC (最大 16 チャネル)
– 変換範囲: 0 ～ 3.6 V
– 個別のアナログ電源: 2.4 V ～ 3.6 V
• アラーム付きカレンダー RTC、および停止/スタンバイからの定期的なウェイクアップ
• 11個のタイマー
– 6 チャネル PWM 出力用の 1 つの 16 ビット高度制御タイマー
– 最大 7 つの 16 ビット タイマー、最大 4 つの IC/OC、OCN を備え、IR 制御デコードに使用可能
– 独立したシステムウォッチドッグタイマー
– SysTickタイマー
• 通信インターフェース
– 最大 2 つの I2C インターフェイス
– 1 つまたは 2 つの I/F で Fast Mode Plus (1 Mbit/s) をサポート、20 mA 電流シンク付き
– SMBus/PMBus サポート (単一 I/F 上)
– マスター同期 SPI およびモデム制御をサポートする最大 6 つの USART。自動ボーレート検出機能付きのもの
– 最大 2 つの SPI (18 Mbit/s)、4 ～ 16 のプログラム可能なビット フレーム
• シリアル ワイヤ デバッグ (SWD)
• すべてのパッケージ ECOPACK®2
アプリケーション のSTM32F030RCT6TR
特に指定のない限り、代表的なデータは TA = 25 °C、VDD = VDDA = 3.3 V に基づいています。これらは設計ガイドラインとしてのみ提供されており、テストはされていません。一般的な ADC 精度値は、全温度範囲にわたる標準拡散ロットからのサンプルのバッチの特性評価によって決定されます。デバイスの 95% には、示された値 (平均 ±2σ) 以下の誤差があります。
環境および輸出の分類STM32F030RCT6TR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
