詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 中心プロセッサ: | ARM® Cortex®-M0 | コア サイズ: | 32ビット単心 |
| 速度: | 48MHz | 結合性: | HDMI-CECのIの² C、IrDA、LINbus、SPI、UART/USART |
| ペリフェラル: | DMAのIの² S、POR、PWM、WDT | 入力/出力の数: | 51 |
製品の説明

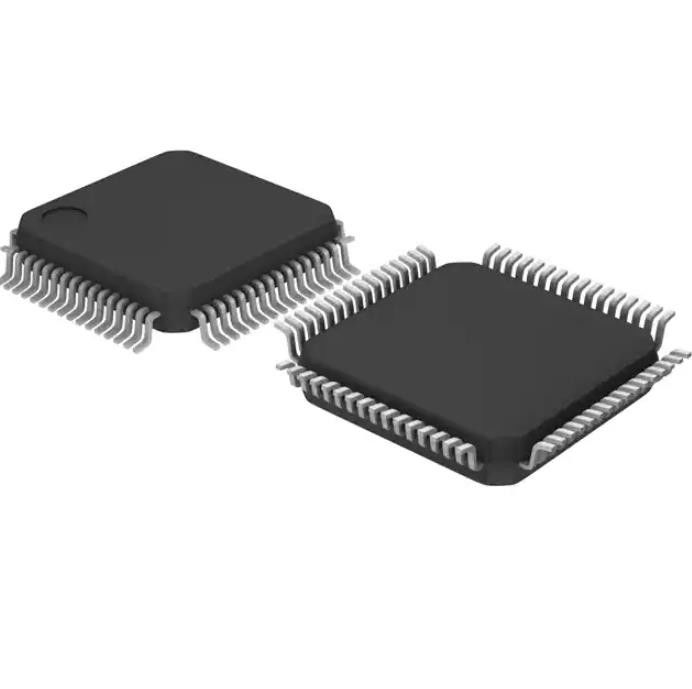

STM32F071RBT6TR Emmc メモリ チップ Ic Mcu 32 ビット 128kb フラッシュ 64lqfp
ARM® Cortex®-M0 STM32F0 マイクロコントローラ IC 32 ビット シングルコア 48MHz 128KB（128K x 8） フラッシュ 64-LQFP（10x10）
仕様STM32F071RBT6TR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | STM32F0 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | ARM® コーテックス®-M0 |
| コアサイズ | 32ビットシングルコア |
| スピード | 48MHz |
| 接続性 | HDMI-CEC、I²C、IrDA、LINbus、SPI、UART/USART |
| 周辺機器 | DMA、I²S、POR、PWM、WDT |
| I/O数 | 51 |
| プログラムメモリサイズ | 128KB（128K×8） |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 16K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 1.65V～3.6V |
| データコンバータ | A/D 19x12b;D/A 2x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 64-LQFP |
| サプライヤーデバイスパッケージ | 64-LQFP (10x10) |
| 基本製品番号 | STM32F071 |
の特徴STM32F071RBT6TR
• コア: Arm® 32 ビット Cortex®-M0 CPU、最大 48 MHz の周波数
• 思い出
– 64 ～ 128 K バイトのフラッシュ メモリ
– HWパリティ付きの16KバイトのSRAM
・CRC演算部
• リセットと電源管理
– デジタルおよび I/O 電源: VDD = 2.0 V ～ 3.6 V
– アナログ電源: VDDA = VDD ～ 3.6 V
– 選択された I/O: VDDIO2 = 1.65 V ～ 3.6 V
– パワーオン/パワーダウン リセット (POR/PDR)
– プログラマブル電圧検出器 (PVD)
– 低電力モード: スリープ、ストップ、スタンバイ
– RTC およびバックアップ レジスタ用の VBAT 供給
• クロック管理
– 4 ～ 32 MHz の水晶発振器
– キャリブレーション付き RTC 用 32 kHz 発振器
– x6 PLL オプションを備えた内部 8 MHz RC
– 40 kHz RC オシレーターを内蔵
– 外部に基づく自動トリミングを備えた内部 48 MHz 発振器。同期
• 最大 87 個の高速 I/O
– すべて外部割り込みベクトルにマッピング可能
– 5V 耐性機能を備えた最大 68 個の I/O と独立電源 VDDIO2 を備えた 19 個の I/O
• 7 チャネル DMA コントローラ
• 1 つの 12 ビット、1.0 μs ADC (最大 16 チャネル)
– 変換範囲: 0 ～ 3.6 V
– 個別のアナログ電源: 2.4 V ～ 3.6 V
・12ビットD/Aコンバータ×1（2チャンネル）
• プログラム可能な入出力を備えた 2 つの高速低電力アナログ コンパレータ
• タッチキー、リニア、ロータリータッチセンサー用の最大 24 個の静電容量センシングチャンネル
• アラーム付きカレンダー RTC、および停止/スタンバイからの定期的なウェイクアップ
• 12個のタイマー
– 6 チャネル PWM 出力用の 1 つの 16 ビット高度制御タイマー
– 1 つの 32 ビット タイマーと 7 つの 16 ビット タイマー、最大 4 つの I2C/OC、OCN を備え、IR 制御デコードまたは DAC 制御に使用可能
– 独立したシステムウォッチドッグタイマー
– SysTickタイマー
• 通信インターフェース
– 20 mA 電流シンクを備えた Fast Mode Plus (1 Mbit/s) をサポートする 2 つの I2C インターフェイス、そのうち 1 つは SMBus/PMBus およびウェイクアップをサポート
– マスター同期 SPI およびモデム制御をサポートする 4 つの USART、ISO7816 インターフェイス、LIN、IrDA、自動ボー レート検出およびウェイクアップ機能を備えた 2 つ
– 4 ～ 16 個のプログラム可能なビット フレームを備えた 2 つの SPI (18 Mbit/s)、および多重化された I2S インターフェイス
• HDMI CEC、ヘッダー受信時にウェイクアップ
• シリアル ワイヤ デバッグ (SWD)
• 96ビットの一意のID
• すべてのパッケージ ECOPACK®2
アプリケーション のSTM32F071RBT6TR
レギュレータには 2 つの動作モードがあり、リセット後は常に有効になります。
• メイン (MR) は通常の動作モード (Run) で使用されます。
• 低電力 (LPR) は、電力需要が低減される停止モードで使用できます。
スタンバイモードでは、パワーダウンモードになります。このモードでは、レギュレータの出力はハイ インピーダンスになり、カーネル回路の電源がオフになり、消費電力はゼロになります (ただし、レジスタと SRAM の内容は失われます)。
環境および輸出の分類STM32F071RBT6TR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
