詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 中心プロセッサ: | ARM® Cortex® M3 | コア サイズ: | 32ビット単心 |
| 速度: | 24MHz | 結合性: | Iの² C、IrDA、LINbus、SPI、UART/USARTSART |
| ペリフェラル: | DMA、PDR、POR、PVD、PWMの臨時雇用者センサー、WDT | 入力/出力の数: | 80 |
製品の説明

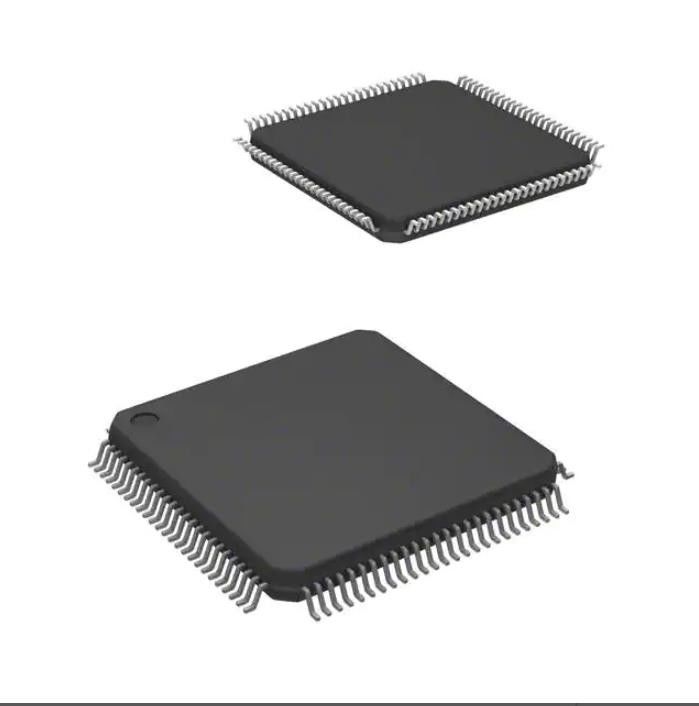

STM32F100VBT6BTR Emmcのメモリー チップIC Mcu 32bit 128kb抜け目がない100lqfp
ARM® Cortex® M3のSTM32F1マイクロ制御回路IC 32ビット単心24MHz 128KB （128K X 8）抜け目がない100-LQFP （14x14）
STM32F100VBT6BTRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | STMicroelectronics |
| シリーズ | STM32F1 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | ARM® Cortex® M3 |
| コア サイズ | 32ビット単心 |
| 速度 | 24MHz |
| 結合性 | Iの² C、IrDA、LINbus、SPI、UART/USART |
| ペリフェラル | DMA、PDR、POR、PVD、PWMの臨時雇用者センサー、WDT |
| 入力/出力の数 | 80 |
| プログラム記憶容量 | 128KB （128K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 8K X 8 |
| 電圧-供給（Vcc/Vdd） | 2V | 3.6V |
| データ変換装置 | A/D 16x12b;D/A 2x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 100-LQFP |
| 製造者装置パッケージ | 100-LQFP （14x14） |
| 基礎プロダクト数 | STM32F100 |
STM32F100VBT6BTRの特徴
•中心:ARM® 32ビットCortex® M3 CPU
–最高の頻度24のMHzの、1.25 DMIPS/MHz （Dhrystone 2.1）の性能
–単一周期乗法およびハードウェア部
•記憶
–フラッシュ・メモリの16から128 Kバイト
– SRAMの4から8 Kバイト
•時計、調整および補給管理
– 2.0から3.6ボルトの適用供給およびI/Os
– POR、PDRおよびプログラム可能な電圧探知器（PVD）
– MHzの水晶発振子4に24…
–内部8つのMHzによって工場整えられるRC
–内部40のkHz RC
– CPUの時計のためのPLL
–口径測定のRTCのための32のkHzの発振器
•低い電力
–睡眠、停止および待機モード
– RTCおよびバックアップ記録のためのVBATの供給
•モードをデバッグしなさい
–連続ワイヤーは（SWD）デバッグし、JTAGインターフェイス
•DMA
– 7チャネルのDMAコントローラー
–ペリフェラルは支えた:タイマー、ADC、SPIs、I 2Cs、USARTsおよびDACs
•1つの× 12ビット、1.2のµs A/Dのコンバーター（16までのチャネル）
–転換の範囲:0から3.6ボルト
–温度検出器
•2つの× 12ビットD/Aコンバーター
•80までの速い入力/出力の港
– 16の外部割込み機構のベクトルの37/51/80 I/Os、すべてのmappableおよびV耐久性があるほとんどすべての5
•12までのタイマー
– 3つまでの16ビットのタイマー、4までIC/OC/PWMとのそれぞれかパルスカウンター装置
– 16ビット、6チャネルの高度制御のタイマー:PWMの出力、不感時間の生成および非常停止のための6つまでのチャネル
– 2 IC/OC、1 OCN/PWM、死時間の生成および非常停止が付いている1つの16ビットのタイマー、
– IC/OC/OCN/PWM、死時間の生成および非常停止と各2つの16ビットのタイマー
– 2つのウォッチドッグ タイマー（独立者および窓）
– SysTickのタイマー:24ビットdowncounter
– DACを運転する2つの16ビットの基本的なタイマー
•8つまでの通信用インタフェース
– 2つまでのI2Cインターフェイス（SMBus/PMBus）
– 3までUSARTs （ISO 7816インターフェイス、林のIrDAの機能、変復調装置制御）
– 2までSPIs （12のMbit/s）
–家電制御（CEC）インターフェイス
•CRCの計算の単位、96ビット独特なID
•ECOPACK®のパッケージ
STM32F100VBT6BTRの適用
調整装置に3つの操作モードがある:主要な（氏）、低い電力（LPR）および力。
•氏はわずかな正規モード（操業）で使用される
•LPRは停止モードで使用される
•力は待機モードで使用される:調整装置の出力は高いインピーダンスにある:ゼロ消費を引き起こす穀粒の回路部品は動力を与えられる（
記録およびSRAMの内容は調整の後で）この調整装置常に可能になる失われる。それは不具である
高いインピーダンス出力を提供する待機モード。
STM32F100VBT6BTRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
