詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 中心プロセッサ: | ARM® Cortex®-M4 | コア サイズ: | 32ビット単心 |
| 速度: | 72MHz | 結合性: | CANbusのIの² C、IrDA、LINbus、SPI、UART/USART、USB |
| ペリフェラル: | DMAのIの² S、POR、PWM、WDT | 入力/出力の数: | 51 |
製品の説明

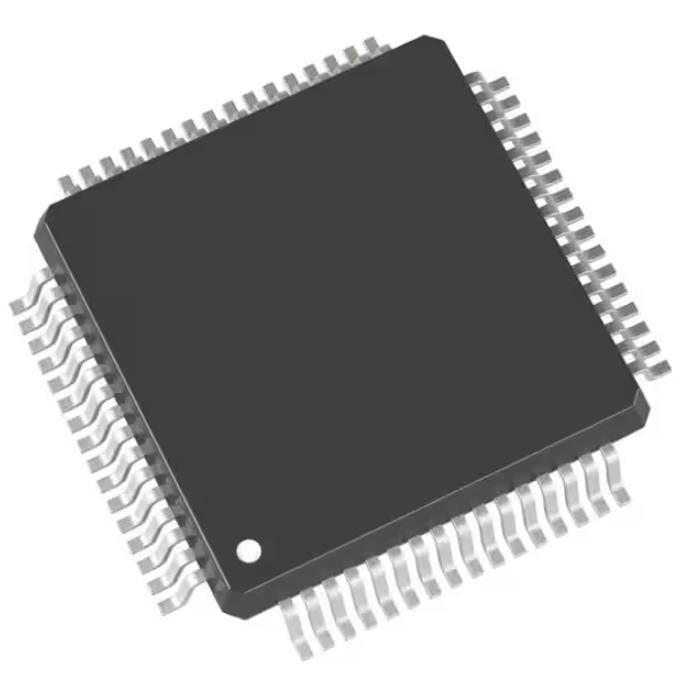

STM32F302RDT6TR Emmcのメモリー チップIC Mcu 32bit 384kb抜け目がない64lqfp
ARM® Cortex®-M4 STM32F3のマイクロ制御回路IC 32ビット単心72MHz 384KB （384K X 8）抜け目がない64-LQFP （10x10）
STM32F302RDT6TRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | STMicroelectronics |
| シリーズ | STM32F3 |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | ARM® Cortex®-M4 |
| コア サイズ | 32ビット単心 |
| 速度 | 72MHz |
| 結合性 | CANbusのIの² C、IrDA、LINbus、SPI、UART/USART、USB |
| ペリフェラル | DMAのIの² S、POR、PWM、WDT |
| 入力/出力の数 | 51 |
| プログラム記憶容量 | 384KB （384K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 64K X 8 |
| 電圧-供給（Vcc/Vdd） | 2V | 3.6V |
| データ変換装置 | A/D 16x12b;D/A 1x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 64-LQFP |
| 製造者装置パッケージ | 64-LQFP （10x10） |
| 基礎プロダクト数 | STM32F302 |
STM32F302RDT6TRの特徴
•中心:72のMHz FPU、単一周期の乗法およびHW部、DSPの指示およびMPU （記憶保護の単位）が付いているARM® Cortex®-M4 32ビットCPU
•作動条件:
– VDDのVDDAの電圧範囲:2.0 Vから3.6ボルト
•記憶
–フラッシュ・メモリの512 Kバイトまで
–最初の32 Kバイトで実行されてHWの奇偶検査がSRAMの64 Kバイト。
–選り抜き4破片との静的な記憶のための適用範囲が広い記憶コントローラー（FSMC）、
•CRCの計算の単位
•調整および補給管理
–パワーで/パワー調整（POR/PDR）
–プログラム可能な電圧探知器（PVD）
–ローパワー モード:睡眠、停止およびスタンバイ
– RTCおよびバックアップ記録のためのVBATの供給
•時計管理
– 4つから32のMHzの水晶発振子
–口径測定のRTCのための32のkHzの発振器
– x 16 PLLの選択の内部8つのMHz RC
–内部40のkHzの発振器
•115まで速いI/Os
–外部割込み機構のベクトルのすべてのmappable
– V耐久性がある複数の5
•結合のマトリックス
•12チャネルのDMAコントローラー
•ビット12/10/8/6のの選択可能な決断の2つのADCs 0.20のµs （18のチャネルまで）、0から3.6ボルトの転換の範囲、2.0からの3.6ボルトへの別のアナログの供給
•1 2.4からの3.6ボルトへのアナログの供給が付いている12ビットDACチャネル
STM32F302RDT6TRの適用
•SWD、FPU ETM、JTAGのCortex®-M4
•96ビット独特なID
STM32F302RDT6TRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
