詳細情報 |
|||
| シリーズ: | STM32F4 | パッケージ: | 皿 |
|---|---|---|---|
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
| 中心プロセッサ: | ARM® Cortex®-M4 | コア サイズ: | 32ビット単心 |
| 速度: | 180MHz | 入力/出力の数: | 168 |
製品の説明

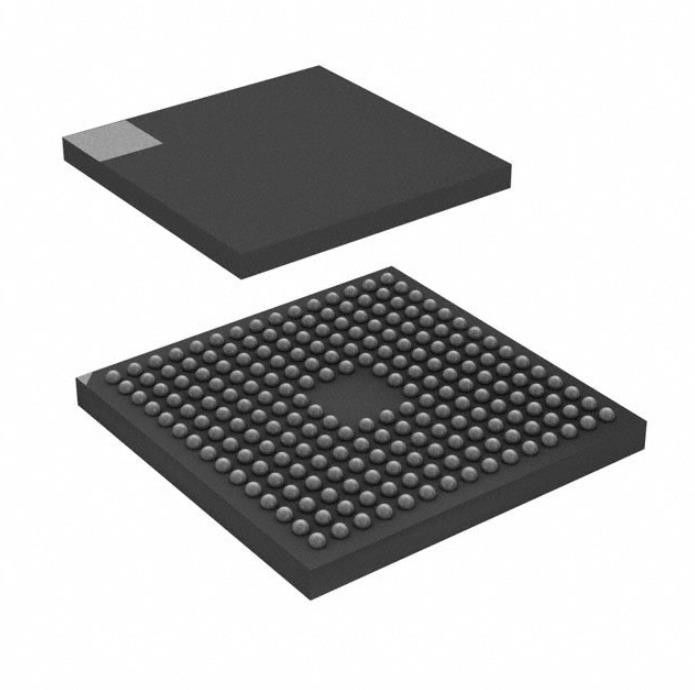

STM32F429NIH6 Emmc メモリ チップ Ic MCU 32 ビット 2MB フラッシュ 216tfbga
ARM® Cortex®-M4 STM32F4 マイクロコントローラ IC 32 ビット シングルコア 180MHz 2MB（2M x 8） フラッシュ 216-TFBGA（13x13）
仕様STM32F429NIH6
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | STM32F4 |
| パッケージ | トレイ |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | ARM® Cortex®-M4 |
| コアサイズ | 32ビットシングルコア |
| スピード | 180MHz |
| 接続性 | CANbus、EBI/EMI、イーサネット、I²C、IrDA、LINbus、SPI、UART/USART、USB OTG |
| 周辺機器 | ブラウンアウト検出/リセット、DMA、I²S、LCD、POR、PWM、WDT |
| I/O数 | 168 |
| プログラムメモリサイズ | 2MB（2M×8） |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 256K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 1.8V～3.6V |
| データコンバータ | A/D 24x12b;D/A 2x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 216-TFBGA |
| サプライヤーデバイスパッケージ | 216-TFBGA (13x13) |
| 基本製品番号 | STM32F429 |
の特徴STM32F429NIH6
• コア: FPU を搭載した Arm® 32 ビット Cortex®-M4 CPU、フラッシュ メモリからの 0 待機状態の実行を可能にするアダプティブ リアルタイム アクセラレータ (ART Accelerator™)、最大 180 MHz の周波数、MPU、225 DMIPS/1.25 DMIPS/ MHz (Dhrystone 2.1)、および DSP 命令
• 思い出
– 2 つのバンクに編成された最大 2 MB のフラッシュ メモリにより、書き込み中読み取りが可能
– 64KBのCCM（コア結合メモリ）データRAMを含む最大256+4KBのSRAM
– 最大 32 ビットのデータバスを備えた柔軟な外部メモリ コントローラ: SRAM、PSRAM、SDRAM/LPSDR SDRAM、コンパクト フラッシュ/NOR/NAND メモリ
• LCD パラレル インターフェイス、8080/6800 モード
• 完全にプログラム可能な解像度を備えた LCD-TFT コントローラー (合計幅は最大 4096 ピクセル、合計高さは最大 2048 ライン、ピクセル クロックは最大 83 MHz)
• 強化された Chrom-ART Accelerator™
グラフィックコンテンツ作成（DMA2D）
• クロック、リセット、電源管理
– 1.7 V ～ 3.6 V のアプリケーション電源および I/O
– POR、PDR、PVD、BOR
– 4 ～ 26 MHz の水晶発振器
– 工場出荷時に調整された内部 16 MHz RC (精度 1%)
– キャリブレーション付き RTC 用 32 kHz 発振器
– キャリブレーション付き内部 32 kHz RC
• 低電力
– スリープ、ストップ、スタンバイモード
– RTC 用の VBAT 電源、20×32 ビット バックアップ レジスタ + オプションの 4 KB バックアップ SRAM
• 3×12 ビット、2.4 MSPS ADC: トリプル インターリーブ モードで最大 24 チャネルおよび 7.2 MSPS
・12ビットD/Aコンバータ×2
• 汎用 DMA: FIFO とバースト サポートを備えた 16 ストリーム DMA コントローラ
• 最大 17 個のタイマー: 最大 180 MHz までの 16 ビット タイマー 12 個と 32 ビット タイマー 2 個、それぞれに最大 4 個の IC/OC/PWM またはパルス カウンタおよび直交 (インクリメンタル) エンコーダ入力を装備
アプリケーション のSTM32F429NIH6
PLLI2S が別のオーディオ サンプリング周波数 (49.152 MHz または 11.2896 MHz) を達成するようにプログラムされており、オーディオ アプリケーションが両方のサンプリング周波数を同時に必要とする場合に備えて、オーディオおよび LCD-TFT 専用の追加の PLL が SAI1 ペリフェラルに使用されます。PLLSAI は、LCD-TFT クロックの生成にも使用されます。
環境および輸出の分類STM32F429NIH6
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
