詳細情報 |
|||
| Mfr: | STMicroelectronics | シリーズ: | STM32G0 |
|---|---|---|---|
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 活動的 |
| プログラム可能なDigiキー: | 確認されない | 中心プロセッサ: | ARM® Cortex®-M0+ |
| コア サイズ: | 32ビット単心 | 速度: | 64MHz |
製品の説明

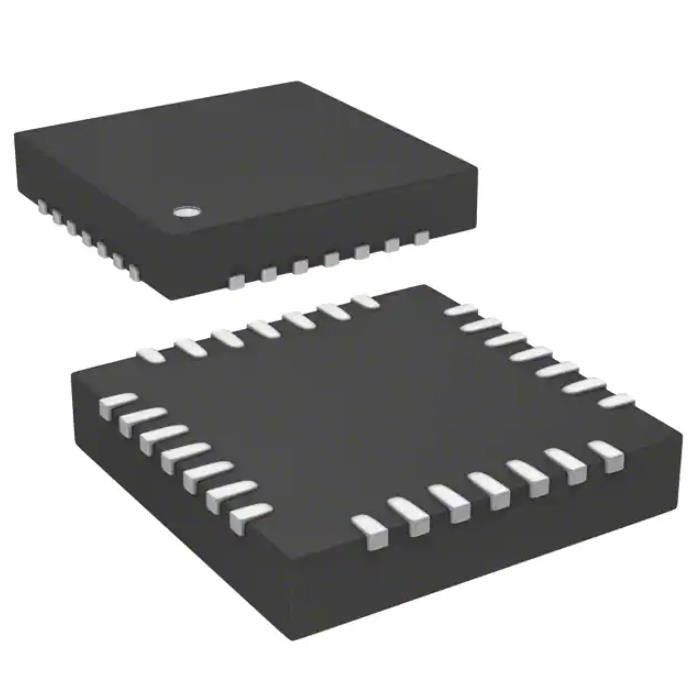

STM32G031G6U6TR Emmc メモリ チップ Ic Mcu 32 ビット 32 kb フラッシュ 28ufqfpn
ARM® Cortex®-M0+ STM32G0 マイクロコントローラ IC 32 ビット シングルコア 64MHz 32KB（32K x 8） フラッシュ 28-UFQFPN（4x4）
仕様STM32G031G6U6TR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | STM32G0 |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | ARM® Cortex®-M0+ |
| コアサイズ | 32ビットシングルコア |
| スピード | 64MHz |
| 接続性 | I²C、IrDA、LINbus、SPI、UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット、DMA、I²S、POR、PWM、WDT |
| I/O数 | 26 |
| プログラムメモリサイズ | 32KB (32K×8) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 8K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 1.7V～3.6V |
| データコンバータ | A/D 17x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 28-UFQFN |
| サプライヤーデバイスパッケージ | 28-UFQFPN (4x4) |
| 基本製品番号 | STM32G031 |
の特徴STM32G031G6U6TR
• コア: Arm® 32 ビット Cortex®-M0+ CPU、最大 64 MHz の周波数
• -40°C ～ 85°C/105°C/125°C の動作温度
• 思い出
– 保護および確保可能な領域を備えた最大 64 K バイトのフラッシュ メモリ
– HW パリティ チェック付き 8 K バイトの SRAM
・CRC演算部
• リセットと電源管理
– 電圧範囲: 1.7 V ～ 3.6 V
– パワーオン/パワーダウン リセット (POR/PDR)
– プログラム可能なブラウンアウト リセット (BOR)
– プログラマブル電圧検出器 (PVD)
– 低電力モード: スリープ、ストップ、スタンバイ、シャットダウン
– RTC およびバックアップ レジスタ用の VBAT 供給
• クロック管理
– 4 ～ 48 MHz の水晶発振器
– キャリブレーション付き 32 kHz 水晶発振器
– PLL オプション付きの内部 16 MHz RC (±1 %)
– 内部 32 kHz RC 発振器 (±5 %)
• 最大 44 個の高速 I/O
– すべて外部割り込みベクトルにマッピング可能
– 複数の 5 V 耐性 I/O
• 柔軟なマッピングを備えた 5 チャネル DMA コントローラ
• 12 ビット、0.4 μs ADC (最大 16 の外部チャネル)
– ハードウェアオーバーサンプリングにより最大 16 ビット
– 変換範囲: 0 ～ 3.6V
• タイマー 11 個 (128 MHz 対応 1 個): 高度なモーター制御用の 16 ビット、汎用 32 ビット 1 個と 16 ビット 4 個、低電力 16 ビット 2 個、ウォッチドッグ 2 個、SysTick タイマー
• アラーム付きのカレンダー RTC、および停止/スタンバイ/シャットダウンからの定期的なウェイクアップ
アプリケーション のSTM32G031G6U6TR
メイン レギュレータ (MR) と低電力レギュレータ (LPR) という 2 つの組み込みリニア電圧レギュレータが、デバイス内のデジタル回路の大部分に電力を供給します。MR は実行モードとスリープ モードで使用されます。LPR は、低電力実行、低電力スリープ、および停止モードで使用されます。スタンバイ モードとシャットダウン モードでは、両方のレギュレータの電源がオフになり、消費電流をゼロに近づけるために、出力がハイ インピーダンス状態に設定されます。ただし、SRAM データ保持はスタンバイ モードでも可能であり、その場合、LPR はアクティブのままで、SRAM のみを供給します。
環境および輸出の分類STM32G031G6U6TR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
