詳細情報 |
|||
| Mfr: | STMicroelectronics | シリーズ: | STM32L1 |
|---|---|---|---|
| プログラム可能なDigiキー: | 確認されない | プロダクト状態: | 活動的 |
| 中心プロセッサ: | ARM® Cortex® M3 | コア サイズ: | 32ビット単心 |
| 速度: | 32MHz | 入力/出力の数: | 51 |
製品の説明

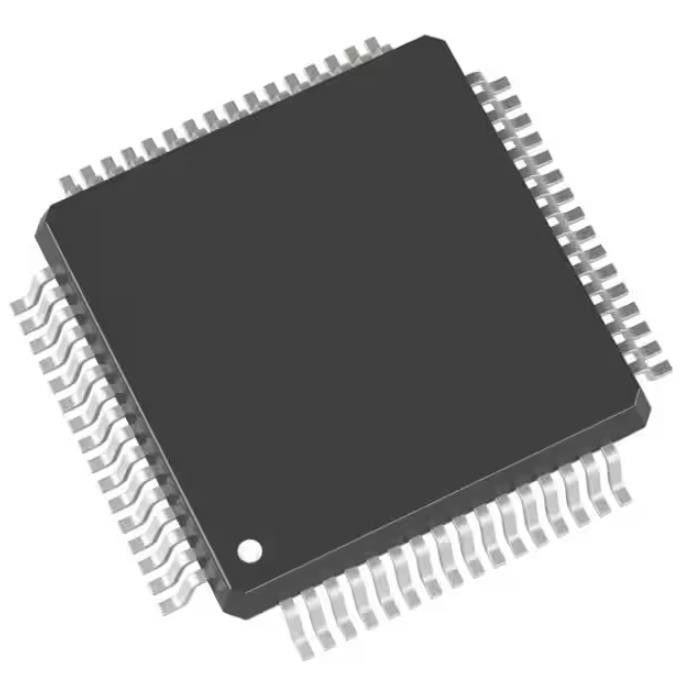

STM32L151R8T6A Emmcのメモリー チップIC Mcu 32bit 64kb抜け目がない64lqfp
ARM® Cortex® M3のSTM32L1マイクロ制御回路IC 32ビット単心32MHz 64KB （64K X 8）抜け目がない64-LQFP （10x10）
STM32L151R8T6Aの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | STMicroelectronics |
| シリーズ | STM32L1 |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | ARM® Cortex® M3 |
| コア サイズ | 32ビット単心 |
| 速度 | 32MHz |
| 結合性 | Iの² C、IrDA、LINbus、SPI、UART/USART、USB |
| ペリフェラル | 節電は、帽子の感覚、DMAのIの² S、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 51 |
| プログラム記憶容量 | 64KB （64K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 4K X 8 |
| RAMのサイズ | 32K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.8V | 3.6V |
| データ変換装置 | A/D 20x12b;D/A 2x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 64-LQFP |
| 製造者装置パッケージ | 64-LQFP （10x10） |
| 基礎プロダクト数 | STM32L151 |
STM32L151R8T6Aの特徴
•超低力のプラットホーム
– 1.65ボルトから3.6ボルトの電源
– 105°C温度較差への-40°C
– 0.28のµAの待機モード（3つの目覚しピン）
– 1.11のµAの待機モード+ RTC
– 0.44のµA停止モード（16の目覚しライン）
– 1.38のµA停止モード+ RTC
– 10.9のµAのローパワー動かされたモード
– 185 µA/MHzの動かされたモード
– 10 nA超低い入力/出力の漏出
– < 8="">
•中心:ARM® Cortex® M3 32ビットCPU
– 32のkHzから… 32までのMHz最高
– 1.25 DMIPS/MHz （Dhrystone 2.1）
–記憶保護の単位
•調整および補給管理
– 5つの選択可能な境界とのUltra-safe、ローパワーBOR （節電の調整）
–超低力POR/PDR
–プログラム可能な電圧探知器（PVD）
•時計の源
– 1つから24のMHzの水晶発振子
–口径測定のRTCのための32のkHzの発振器
–高速内部16のMHz factorytrimmed RC （+/- 1%）
–内部ローパワー37のkHz RC
–内部multispeedローパワー65のkHzから4.2 MHz
– CPUの時計およびUSB （48のMHz）のためのPLL
•前処理プログラムを作成されたブート・ローダ
– USARTは支えた
•開発サポート
–連続ワイヤーは支えられてデバッグする
– JTAGおよび跡は支えた
•83まで速いI/Os （耐久性がある73 I/Os 5V）、16の外部割込み機構のベクトルのすべてのmappable
•記憶
– ECCの128 Kバイトまでフラッシュ・メモリ
– 32 KバイトまでRAM
– ECCの本当EEPROMの4 Kバイトまで
– 80-byteバックアップ記録
STM32L151R8T6Aの適用
•範囲1 （VDDの範囲は32までのMHzで1.71-3.6 V）に、CPU動く限った（消費のための表18を参照しなさい）。
•範囲2 （完全なVDDの範囲）では、CPUは16までのMHzで動く（消費のための表18を参照しなさい）
•範囲3 （完全なVDDの範囲）では、CPUは4つまでのMHzで動く（multispeed内部RCの発振器の時計の源とだけ発生した）。表18のforconsumptionを参照しなさい。
STM32L151R8T6Aの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
