詳細情報 |
|||
| Mfr: | STMicroelectronics | シリーズ: | STM32L1 |
|---|---|---|---|
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 活動的 |
| プログラム可能なDigiキー: | 確認されない | 中心プロセッサ: | ARM® Cortex® M3 |
| コア サイズ: | 32ビット単心 | 速度: | 32MHz |
製品の説明

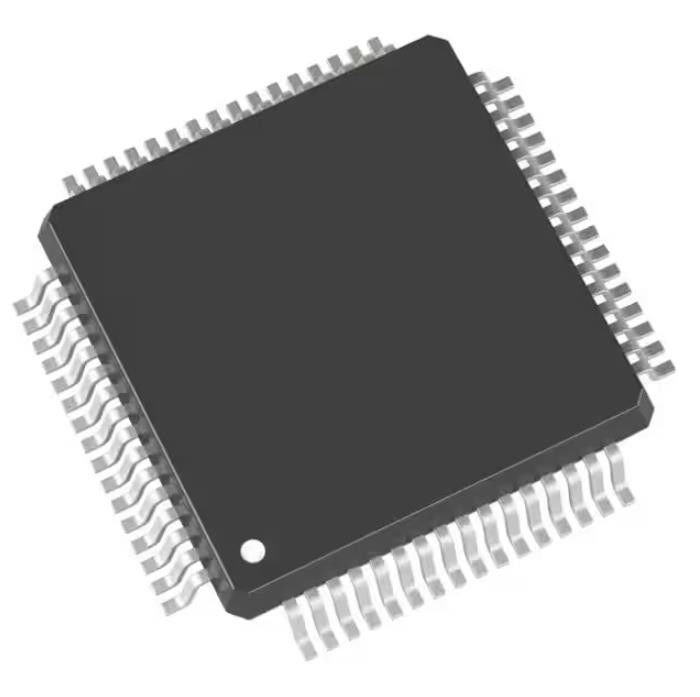

STM32L151R8T6ATR Emmc メモリ チップ Ic Mcu 32 ビット 64kb フラッシュ 64lqfp
ARM® Cortex®-M3 STM32L1 マイクロコントローラ IC 32 ビット シングルコア 32MHz 64KB（64K x 8） フラッシュ 64-LQFP（10x10）
仕様STM32L151R8T6ATR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | STM32L1 |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | ARM® Cortex®-M3 |
| コアサイズ | 32ビットシングルコア |
| スピード | 32MHz |
| 接続性 | I²C、IrDA、LINbus、SPI、UART/USART、USB |
| 周辺機器 | ブラウンアウト検出/リセット、コンデンサセンス、DMA、I²S、POR、PWM、WDT |
| I/O数 | 51 |
| プログラムメモリサイズ | 64KB (64K×8) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 4K×8 |
| RAM サイズ | 32K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 1.8V～3.6V |
| データコンバータ | A/D 20x12b;D/A 2x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 64-LQFP |
| サプライヤーデバイスパッケージ | 64-LQFP (10x10) |
| 基本製品番号 | STM32L151 |
の特徴STM32L151R8T6ATR
• 超低電力プラットフォーム
– 1.65 V ～ 3.6 V 電源
– -40°C ～ 105°C の温度範囲
– 0.28 µA スタンバイ モード (ウェイクアップ ピン 3 本)
– 1.11 µA スタンバイモード + RTC
– 0.44 µA 停止モード (16 ウェイクアップ ライン)
– 1.38 µA ストップモード + RTC
– 10.9 µA 低電力実行モード
– 185 µA/MHz 実行モード
– 10 nA の超低 I/O リーク
– < 8 µs ウェイクアップ時間
• コア: ARM® Cortex®-M3 32 ビット CPU
– 32 kHz ～ 最大 32 MHz
– 1.25 DMIPS/MHz (ドライストーン 2.1)
– メモリ保護ユニット
• リセットと電源管理
– 5 つの選択可能なしきい値を備えた超安全、低電力 BOR (ブラウンアウト リセット)
– 超低電力 POR/PDR
– プログラマブル電圧検出器 (PVD)
• クロックソース
– 1～24MHzの水晶発振器
– キャリブレーション付き RTC 用 32 kHz 発振器
– 高速内部 16 MHz 工場トリミング済み RC (+/- 1%)
– 内部低電力 37 kHz RC
– 内部マルチスピード低電力 65 kHz ～ 4.2 MHz
– CPU クロックおよび USB (48 MHz) 用の PLL
• 事前にプログラムされたブートローダー
– USARTをサポート
• 開発サポート
– シリアルワイヤデバッグをサポート
– JTAG およびトレースをサポート
• 最大 83 の高速 I/O (73 I/O 5V 耐性)、すべて 16 の外部割り込みベクトルにマッピング可能
• 思い出
– ECC付き最大128Kバイトのフラッシュメモリ
– 最大 32 K バイトの RAM
– ECC 付きの最大 4 K バイトの真の EEPROM
– 80バイトのバックアップレジスタ
アプリケーション のSTM32L151R8T6ATR
ST 超低電力連続体には、機能の互換性もあります。
• 20 ～ 144 ピンのピン数と最小 3 x 3 mm のサイズを備えた 10 を超えるパッケージ
• 4 ～ 512 K バイトの範囲のメモリ密度
環境および輸出の分類STM32L151R8T6ATR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
