詳細情報 |
|||
| シリーズ: | STM32L4 | パッケージ: | 皿 |
|---|---|---|---|
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
| 中心プロセッサ: | ARM® Cortex®-M4 | コア サイズ: | 32ビット単心 |
| 速度: | 80MHz | 結合性: | CANbusのIの² C、IrDA、LINbus、MMC/SD、QSPI、SAI、SPI、SWPMI、UART/USART |
製品の説明

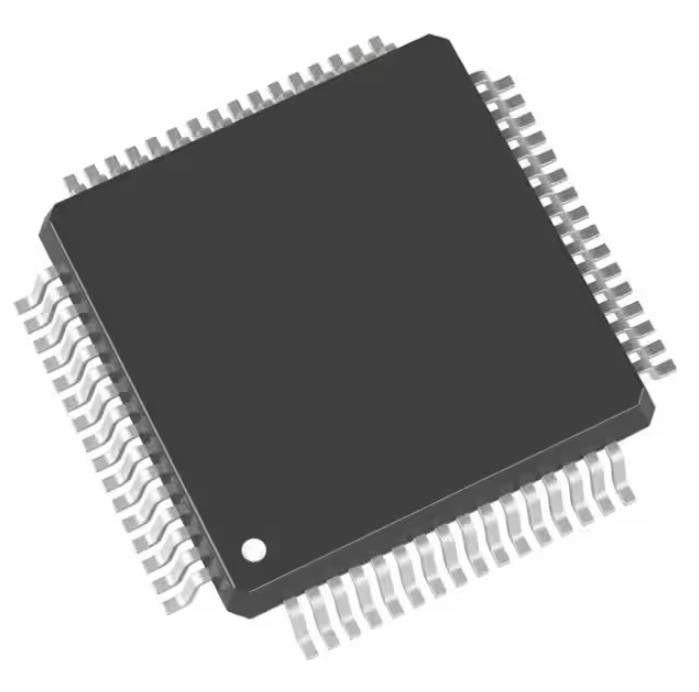

STM32L431RCT6 Emmcのメモリー チップIC Mcu 32bit 256kb抜け目がない64lqfp
ARM® Cortex®-M4 STM32L4のマイクロ制御回路IC 32ビット単心80MHz 256KB （256K X 8）抜け目がない64-LQFP （10x10）
STM32L431RCT6の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | STMicroelectronics |
| シリーズ | STM32L4 |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | ARM® Cortex®-M4 |
| コア サイズ | 32ビット単心 |
| 速度 | 80MHz |
| 結合性 | CANbusのIの² C、IrDA、LINbus、MMC/SD、QSPI、SAI、SPI、SWPMI、UART/USART |
| ペリフェラル | 節電は、DMA、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 52 |
| プログラム記憶容量 | 256KB （256K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 64K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.71V | 3.6V |
| データ変換装置 | A/D 16x12b;D/A 2x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 64-LQFP |
| 製造者装置パッケージ | 64-LQFP （10x10） |
| 基礎プロダクト数 | STM32L431 |
STM32L431RCT6の特徴
•FlexPowerControlの超低力
– 1.71ボルトから3.6ボルトの電源
– -40 °Cから85/105/125の°Cの温度較差
– VBATモードの200 nA:RTCおよび32x32ビット バックアップ記録のための供給
– 8 nAの操業停止モード（5つの目覚しピン）
– 28 nAの待機モード（5つの目覚しピン）
– RTCの280 nAの待機モード
– 1.0 µA停止2モード、RTCの1.28のµA
– 84 µA/MHzの動かされたモード
–バッチ獲得モード（BAM）
–停止モードからの4つのµsの目覚し
–ブラウンは再調節した（BOR）
–結合のマトリックス
•中心:FPUのArm® 32ビットCortex®-M4 CPU、フラッシュ・メモリ、頻度からの0待ち時間州の実行を可能にする適応性がある実時間加速装置（芸術Accelerator™） 80までのMHz、MPU、100DMIPSおよびDSPの指示
•性能の基準
– 1.25 DMIPS/MHz （Drystone 2.1）
– 273.55 CoreMark® （3.42 CoreMark/MHz @ 80のMHz）
•エネルギー基準
– 176.7 ULPBench®のスコア
•時計の源
– 4つから48のMHzの水晶発振子
– RTC （LSE）のための32のkHzの水晶発振子
–内部16のMHzによって工場整えられるRC （±1%）
–内部ローパワーkHz 32 RC （±5%）
–内部multispeed kHz 100つからLSEによって（± 0.25%の正確さよりよい）自動整う48のMHzの発振器
–クロック修復の内部48のMHz
–システム クロック、音声、ADCのための2 PLLs
STM32L431RCT6の適用
•全記憶を保護する読み出しの保護（RDP）。3つのレベルは利用できる:
–レベル0:読み出しの保護無し
–レベル1:記憶読み出しの保護:フラッシュ・メモリはreadfromである場合もないまたはデバッグしなさい特徴に書かれていて、RAMのブーツ接続されるまたはブート・ローダは選ばれる
–レベル2:破片の読み出しの保護:特徴（皮質M4 JTAGおよび連続ワイヤー）を、RAMのブーツ デバッグすればブート・ローダの選択は不具である（JTAGのヒューズ）。この選択は不可逆である。
STM32L431RCT6の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
