詳細情報 |
|||
| プログラム可能なDigiキー: | 確認されない | 中心プロセッサ: | STM8A |
|---|---|---|---|
| コア サイズ: | 8ビット | 速度: | 16MHz |
| 結合性: | Iの² C、LINbus、SPI、UART/USART | ペリフェラル: | 節電は、POR、PWM、WDT検出したり/調整 |
| プログラム記憶容量: | 25 | プログラム可能なDigiキー 確認されなかった中心プロセッサ STM8Aのコア サイズ 8ビット速度 16MHz結合性 Iの² C: | 32KB （32K X 8） |
| ハイライト: | STM8AF6266TAX,IC MCU 8BIT 32KB,32LQFP IC MCU |
||
製品の説明

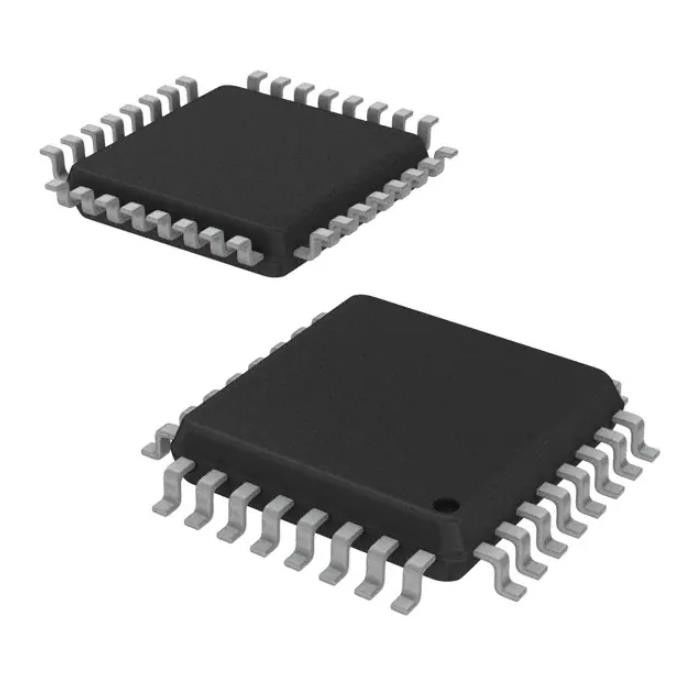

STM8AF6266TAX Emmcのメモリー チップIC Mcu 8bit 32kb抜け目がない32lqfp
STM8A STM8Aのマイクロ制御回路IC 8ビット16MHz 32KB （32K X 8）抜け目がない32-LQFP （7x7）
STM8AF6266TAXの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | STMicroelectronics |
| シリーズ | STM8A |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | ない新しい設計のために |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | STM8A |
| コア サイズ | 8ビット |
| 速度 | 16MHz |
| 結合性 | Iの² C、LINbus、SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 25 |
| プログラム記憶容量 | 32KB （32K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 1K X 8 |
| RAMのサイズ | 2K X 8 |
| 電圧-供給（Vcc/Vdd） | 3V | 5.5V |
| データ変換装置 | A/D 7x10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 32-LQFP |
| 製造者装置パッケージ | 32-LQFP （7x7） |
| 基礎プロダクト数 | STM8 |
STM8AF6266TAXの特徴
•AECQ10xは修飾した
•中心
–最高のfCPU:16のMHz
–ハーバード建築および3段階のパイプラインとの高度STM8Aの中心
–業界標準の基準のためのfCPU 16のMHzのの10のMIPSに終る平均1.6周期/指示
•記憶
–抜け目がないプログラム記憶:16から32 Kバイトのフラッシュ;データ保持1つのkcycleの後の55 °Cの20年
–データ記憶:0.5から1 Kバイト本当データEEPROM;持久力300のkcycle
– RAM:2 Kバイト
•時計管理
–外的なクロックの入力が付いているローパワー水晶共鳴器の発振器
–内部、ユーザーtrimmable 16 MHz RCおよびローパワー128のkHz RCの発振器
–時計のモニターが付いている時計のセキュリティ システム
•調整および補給管理
–ユーザーの定義可能な時計のゲートで制御することを用いる待ち時間/自動目覚し/停止ローパワー モード
–低い消費パワーのおよびpowerdownの調整
•割り込み管理
– 32のベクトルの入り込まれた割り込みコントローラ
– 5つのベクトルの34までの外部割込み機構
•タイマー
–各3つまでのCAPCOMチャネルが付いている2つまでの一般目的の16ビットPWMのタイマー（IC、OCまたはPWM）
–先回り制御のタイマー:16ビット、4つのCAPCOMチャネル、3補足の出力、deadtimeの挿入および適用範囲が広い同時性
– 8ビットprescalerが付いている8ビットARの基本的なタイマー
STM8AF6266TAXの適用
•2バイトの平均指示のサイズの80の指示
•標準的なデータ移動および論理/算術機能
•8ビット乗法によって8ビット
•16ビットの分割によって8ビットおよび16ビットによって16ビット
•ビット操作
•直接積み重ねのアクセスを用いる積み重ねと蓄積装置（押し/破裂音）間のデータ転送
•XおよびYの記録または直接を使用してデータ転送記憶にmemorytransfers
STM8AF6266TAXの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
