詳細情報 |
|||
| プログラム記憶タイプ: | フラッシュ | EEPROMのサイズ: | 128×8 |
|---|---|---|---|
| RAMのサイズ: | 2K X 8 | 電圧-供給（Vcc/Vdd）: | 2.95V | 5.5V |
| データ変換装置: | A/D 7x10b | 発振器のタイプ: | 内部 |
| 実用温度: | -40°C | 85°C （TA） | タイプの取付け: | 表面の台紙 |
| ハイライト: | 8BIT 32KB MCU IC,32LQFP MCU IC,STM8S005K6T6CTR |
||
製品の説明

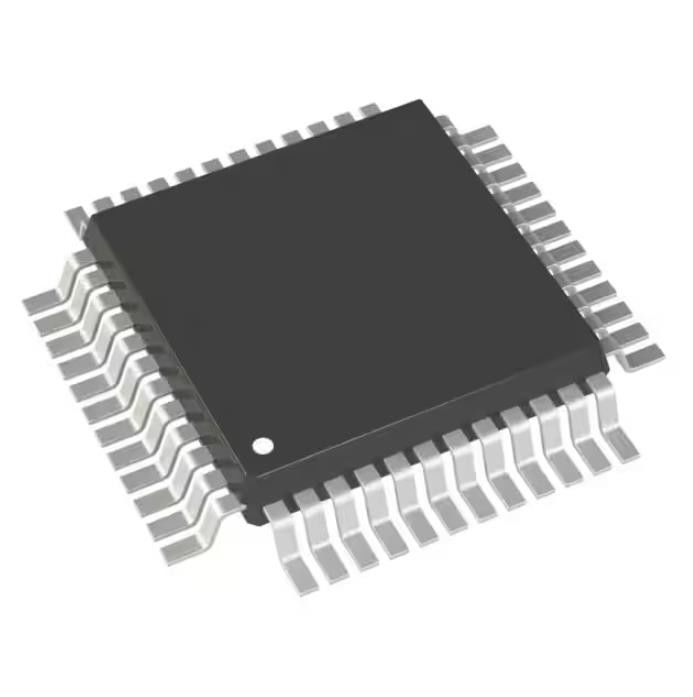

STM8S005K6T6CTR Emmcのメモリー チップIC Mcu 8bit 32kb抜け目がない32lqfp
STM8A STM8Sのマイクロ制御回路IC 8ビット16MHz 32KB （32K X 8）抜け目がない32-LQFP （7x7）
STM8S005K6T6CTRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | STMicroelectronics |
| シリーズ | STM8S |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | STM8A |
| コア サイズ | 8ビット |
| 速度 | 16MHz |
| 結合性 | Iの² C、IrDA、LINbus、SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 25 |
| プログラム記憶容量 | 32KB （32K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 128 x 8 |
| RAMのサイズ | 2K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.95V | 5.5V |
| データ変換装置 | A/D 7x10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 32-LQFP |
| 製造者装置パッケージ | 32-LQFP （7x7） |
| 基礎プロダクト数 | STM8 |
STM8S005K6T6CTRの特徴
中心
•最高のfCPU:16のMHz
•ハーバード建築および3段階のパイプラインとの高度STM8中心
•延長命令セット
記憶
•媒体密度Flash/EEPROM
–プログラム記憶:フラッシュ・メモリの32 Kバイト;データ保持100つの周期の後の55 °Cの20年
–データ記憶:128バイト本当データEEPROM;持久力100までkは/消去周期書く
•RAM:2 Kバイトは補給管理時間を記録し、調整、そして
•2.95 5.5作動の電圧へのV
•適用範囲が広い時計制御、4つの主刻時機構の源
–ローパワー水晶共鳴器の発振器
–外的なクロックの入力
–内部、ユーザーtrimmable 16 MHz RC
–内部ローパワー128のkHz RC
•時計のモニターが付いている時計のセキュリティ システム
•力管理
–ローパワー モード（待ち時間、活動的停止、停止）
–それぞれスイッチ周辺時計
–永久に活動的、パワーの低消費パワー調整
割り込み管理
•32の割り込みの入り込まれた割り込みコントローラ
•6つのベクトルの37までの外部割込み機構
STM8S005K6T6CTRの適用
•時計のprescaler:CPUおよびペリフェラルに速度と消費電流の間で最もよい妥協をクロック周波数はプログラム可能なprescalerによって得るためには調節することができる。
•安全な時計の切換え:時計の源は構成記録を通したflyin動かされたモードで安全に変えることができる。刻時信号は新しい時計の源が準備ができているまで転換しない。設計はglitch-free切換えを保証する。
•時計管理:パワー消費量を減らすためには、時計のコントローラーは停止できる
中心、個々のペリフェラルまたは記憶への時計。
STM8S005K6T6CTRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
