詳細情報 |
|||
| 回路の数: | 1 | 入る比率-:出力: | 1:02 |
|---|---|---|---|
| 差動-入れられる:出力: | はい/はい | 入力: | CML、LVDS、LVPECL |
| 出力: | CML | 最高頻度-: | 8つのGHz |
| 実用温度: | -40°C | 85°C （TA） | ||
製品の説明
SY58011UMG Emmc メモリ チップ Ic Clk バッファ 1:2 8ghz 16mlf 576-2047-5-Nd

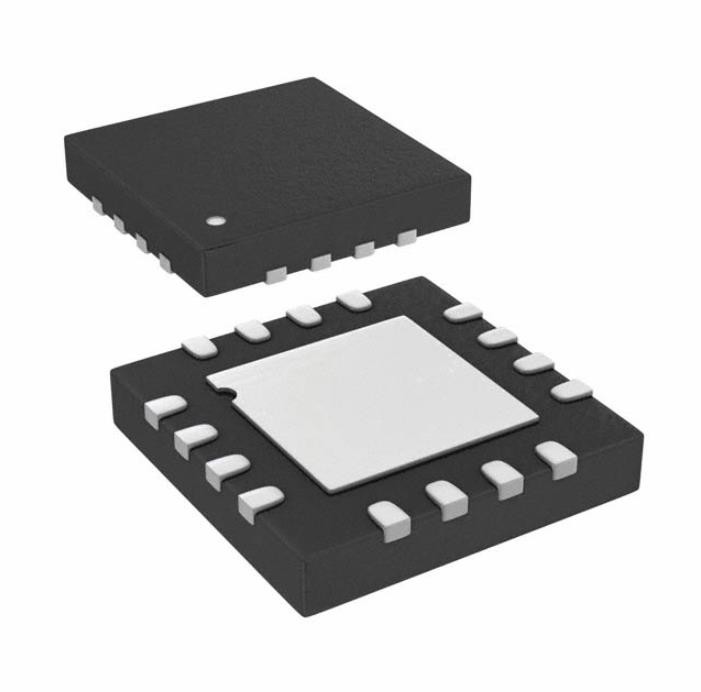

クロック ファンアウト バッファ（分配）、トランスレータ IC 1:2 8 GHz 16-VFQFN 露出パッド、16-MLF®
仕様SY58011UMG
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| クロック/タイミング | |
| クロックバッファ、ドライバ | |
| 製造元 | マイクロチップ技術 |
| シリーズ | プレシジョンエッジ® |
| パッケージ | チューブ |
| 製品の状態 | アクティブ |
| タイプ | ファンアウトバッファ (分配)、トランスレータ |
| 回路数 | 1 |
| 比率 - 入力:出力 | 1:02 |
| 差動 - 入力:出力 | はいはい |
| 入力 | CML、LVDS、LVPECL |
| 出力 | CML |
| 周波数 - 最大 | 8GHz |
| 電圧 - 電源 | 2.375V～3.6V |
| 動作温度 | -40℃～85℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 16-VFQFN 露出パッド、16-MLF® |
| サプライヤーデバイスパッケージ | 16-MLF® (3x3) |
| 基本製品番号 | SY58011 |
の特徴SY58011UMG
• 高精度 1:2、400mV CML ファンアウト バッファ
• 低ジッター性能:
• 49fsrms 位相ジッター (標準値) 温度/電圧に対する AC 性能を保証:
• > 7GHz fmax クロック
• < 60ps t/t、回
• < 250ps tpd
• 最大 15 ps 未満。斜め
• 最小100mVの入力信号を受け入れます。
• 独自の入力終端と V ピンは、DC 結合および AC 結合の差動入力 (LVPECL、LVDS、CML) を受け入れます。
• 低ジッター性能:
• 49fsrms 位相ジッター (標準値) 温度/電圧に対する AC 性能を保証:
• > 7GHz fmax クロック
• < 60ps t/t、回
• < 250ps tpd
• 最大 15 ps 未満。斜め
• 最小100mVの入力信号を受け入れます。
• 独自の入力終端と V ピンは、DC 結合および AC 結合の差動入力 (LVPECL、LVDS、CML) を受け入れます。
• 50Ωソース終端CML出力
• 電源 2.5V +5% および 3.3V +10%
• 工業用温度範囲: -40℃ ～ +85℃
• 16ピン（3mm * 3mm）QFNパッケージで入手可能
アプリケーション のSY58011UMG
• AII SONET および GigE クロック分配
• ファイバーチャネルのクロックとデータの配布
• バックプレーン
• データ配布: OC-48、OC-48+FEC、XAUI
• バックプレーン
• データ配布: OC-48、OC-48+FEC、XAUI
• ハイエンド、低スキュー、マルチプロセッサ同期クロック分配
環境および輸出の分類SY58011UMG
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
