詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| ビットの数: | 12 | D/Aのコンバーターの数: | 1 |
| 演算時間: | 35ns (標準) | 出力タイプ: | 現在- Unbuffered |
| 差動出力: | はい | データ インターフェイス: | 平行 |
製品の説明

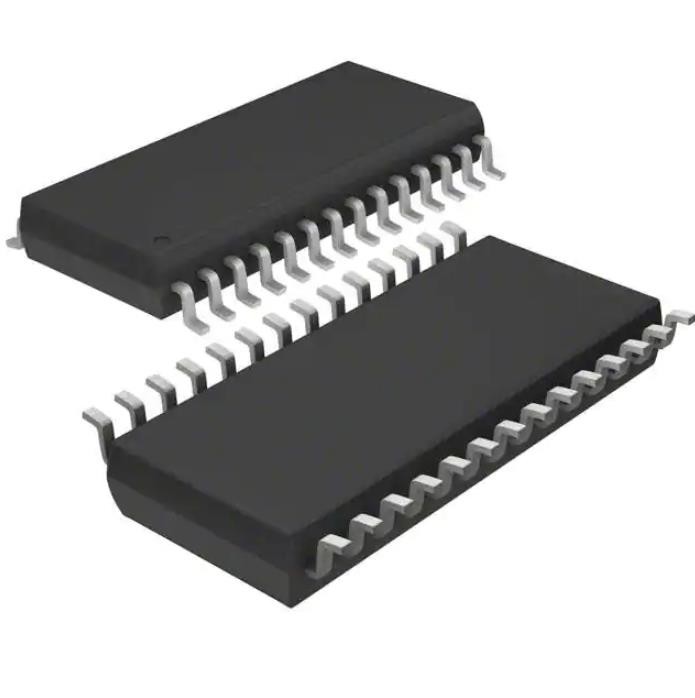

THS5661AIPWR Emmcのメモリー チップIC Dac 12bit A-Out 28tssop
12ビット デジタル アナログ変換器1 28-TSSOP
THS5661AIPWRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| データ収集 | |
| デジタル アナログ変換器（DAC） | |
| Mfr | テキサス・インスツルメント |
| シリーズ | CommsDAC™ |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| ビットの数 | 12 |
| D/Aのコンバーターの数 | 1 |
| 演算時間 | 35ns （タイプ） |
| 出力タイプ | 現在- Unbuffered |
| 差動出力 | はい |
| データ インターフェイス | 平行 |
| 参照のタイプ | 外的、内部 |
| 電圧-供給、アナログ | 3V | 5.5V |
| 電圧-供給、デジタル | 3V | 5.5V |
| INL/DNL （LSB） | ±0.75、±0.5 |
| 建築 | 現在の源 |
| 実用温度 | -40°C | 85°C |
| パッケージ/場合 | 28-TSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 28-TSSOP |
| タイプの取付け | 表面の台紙 |
| 基礎プロダクト数 | THS5661 |
THS5661AIPWRの特徴
•Pin互換性があるののメンバー
CommsDACのの製品グループ
•125 MSPSの更新率
•12ビット決断
•にせの自由なダイナミック レンジ（SFDR）への
出力40のMHzののNyquist:60 dBc
•1 nsの組み立て/一時待機時間
•差動拡張可能な現在の出力:2 mAto 20 mA
•オン破片1.2 Vの参照
•3ボルトおよび5ボルトCMOS互換性があるデジタル
インターフェイス
•まっすぐなバイナリか2補足物は入った
•電力損失:5ボルトの睡眠の175 MW
モード:5ボルトの25 MW
•パッケージ:28 Pin SOICおよびTSSOP
THS5661AIPWRの適用
THS5661Aはとりわけワイヤーで縛られた無線通信システムのデジタル データ伝送のために最大限に活用される12ビット決断のデジタル アナログ変換器（DAC）である。12ビットDACはCommsDACの一連の高速の、ローパワーCMOSのデジタル アナログ変換器のメンバーである。CommsDAC家族はピン多用性がある14-、12-、10、および8ビットDACsから成っている。ferの同一のインターフェイス オプション、小さい輪郭のパッケージおよびpinoutのすべての装置。THS5661Aは更新率を支えている間125までMSPS優秀なACおよびdcの性能を提供する。
THS5661AIPWRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
