詳細情報 |
|||
プロダクト状態: | 活動的 | タイプ: | トランシーバー |
---|---|---|---|
議定書: | CANbus | 運転者/受信機の数: | 1/1 |
二重: | 半分 | 受信機ヒステリシス: | 120 mV |
データ転送速度: | 5Mbps | 電圧-供給: | 4.5V | 5.5V |
製品の説明

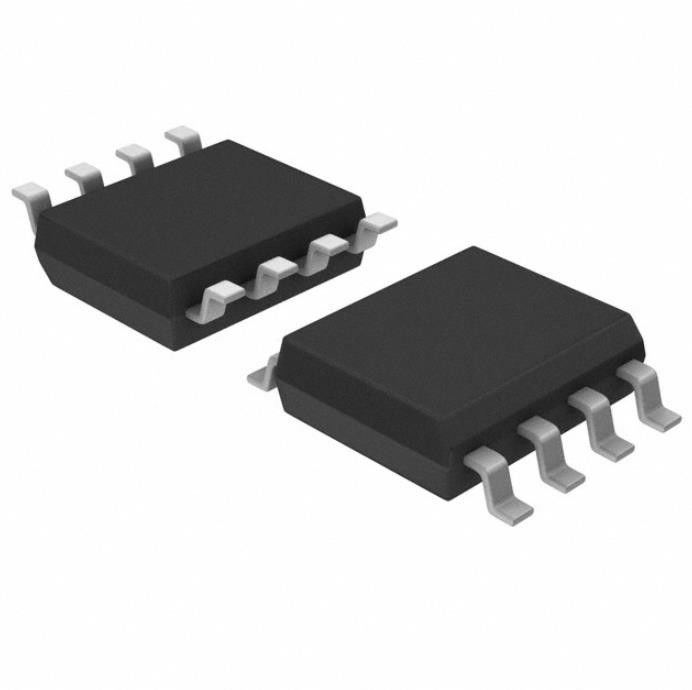

TJA1042T/1J Emmcのメモリー チップICのトランシーバーの半分1/1 8so 568 11890 6 ND
1/1のトランシーバー半分のCANbus 8-SO
TJA1042T/1Jの指定
タイプ | 記述 |
部門 | 集積回路(IC) |
インターフェイス | |
運転者、受信機、トランシーバー | |
Mfr | NXP USA Inc。 |
シリーズ | 、AEC-Q100自動車 |
パッケージ | テープ及び巻き枠(TR) |
切りなさいテープ(CT)を | |
Digi-Reel® | |
プロダクト状態 | 活動的 |
タイプ | トランシーバー |
議定書 | CANbus |
運転者/受信機の数 | 1/1 |
二重 | 半分 |
受信機ヒステリシス | 120 mV |
データ転送速度 | 5Mbps |
電圧-供給 | 4.5V | 5.5V |
実用温度 | -40°C | 150°C |
タイプの取付け | 表面の台紙 |
パッケージ/場合 | 8-SOIC (0.154"、3.90mmの幅) |
製造者装置パッケージ | 8-SO |
基礎プロダクト数 | TJA1042 |
TJA1042T/1Jの特徴
•迎合的な十分にISOの11898-2:2016、SAE J2284-1へのSAE J2284-5およびSAE J1939-14
•データ転送速度のために缶FD速い段階保証されるタイミング5つまでのMbit/s
•12ボルトおよび24のVシステムのために適した
•低い電磁石の放出(EME)および提案されたEMCの標準IEC 62228-3およびSAE J2962-2に従う高い電磁石の免除(EMI)、
•VIOピンとの変形3.3ボルトから5つのVのマイクロ制御回路によって直接インターフェイスを可能にするため
•TJA1042BおよびTJA1042Cの変形のより短い伝搬遅延は大規模なネットワークの地勢学を支える(表8)を見なさい
•劣性バス レベルを安定させるためのTJA1042TそしてTJA1042CTの割れた電圧出力
•VIOおよび非VIOは両方変形SO8および無鉛HVSON8 (× 3.0 mmの3.0 mm)パッケージで利用できる;改善された自動化された光学点検(AOI)機能のHVSON8
TJA1042T/1Jの適用
•バス ピン(±8 kV)の機能を扱う高いESD
•缶ピン(V) ±58の高圧強さ
•自動車環境のトランジェントから保護されるバス ピン
•熱的に保護される
TJA1042T/1Jの環境及び輸出分類
属性 | 記述 |
RoHSの状態 | 迎合的なROHS3 |
湿気感受性のレベル(MSL) | 1 (無制限) |
範囲の状態 | 変化しないに達しなさい |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
