詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | 一般目的 |
|---|---|---|---|
| 要素の数: | 2 | 出力タイプ: | プッシュ プルCMOS TTL |
| 電圧-単一/二重供給（±）: | 4V | 16V | 電圧-入力オフセット（最高）: | 5mV @ 10V |
| 現在-入れられたバイアス（最高）: | 5pA @ 5V | 現在-出力（タイプ）: | 20mA |
製品の説明

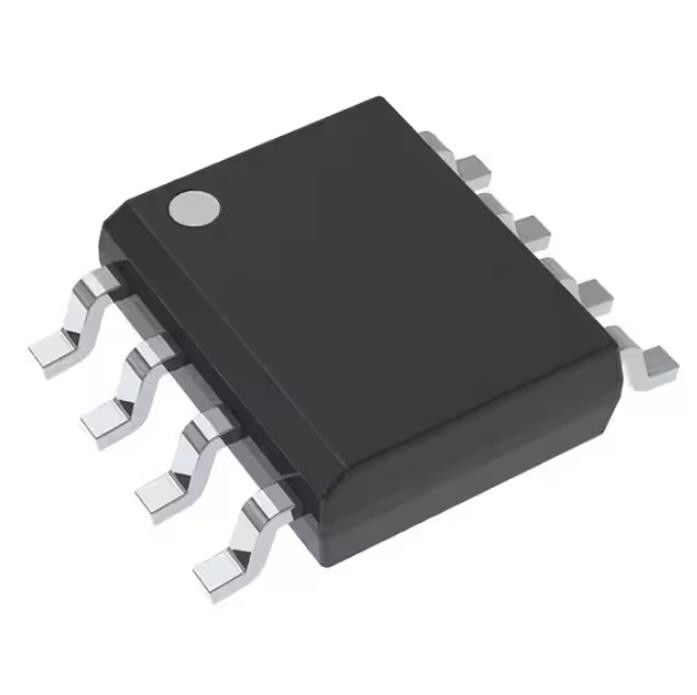

TLC3702MDR Emmcのメモリー チップICのコンパレーター2 GEN Pur 8soic 296 48688 1 Nd
プッシュ プル コンパレーター一般目的CMOS TTL 8-SOIC
TLC3702MDRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 線形 | |
| コンパレーター | |
| Mfr | テキサス・インスツルメント |
| シリーズ | LinCMOS™ |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| タイプ | 一般目的 |
| 要素の数 | 2 |
| 出力タイプ | プッシュ プルCMOS TTL |
| 電圧-単一/二重供給（±） | 4V | 16V |
| 電圧-入力オフセット（最高） | 5mV @ 10V |
| 現在-入れられたバイアス（最高） | 5pA @ 5V |
| 現在-出力（タイプ） | 20mA |
| 現在-静止（最高） | 90µA |
| CMRR、PSRR （タイプ） | 84dB CMRR |
| 伝搬遅延（最高） | 4.5µs |
| ヒステリシス | - |
| 実用温度 | -55°C | 125°C |
| パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| タイプの取付け | 表面の台紙 |
| 製造者装置パッケージ | 8-SOIC |
| 基礎プロダクト数 | TLC3702 |
TLC3702MDRの特徴
• プッシュ プルCMOSの出力は容量性を運転する
プルアップの抵抗器のない負荷、
IO = ± 8 mA
•非常に低い電力… 5ボルトの100つのμWのタイプ
•速い応答時間の… tPLH = 2.7のμsのタイプ
•5 mVオーバードライブを使って
•単一供給操作… 3ボルトから16ボルトTLC3702M… 4ボルトから16ボルト
•オン破片ESDの保護
TLC3702MDRの適用
TLC3702は単一の供給から作動し、現代HCMOSの論理システムと互換性があるように設計されている2つの独立したマイクロパワー電圧コンパレーターから成っている。それらはLM339しかし同じような応答時間の力の使用onetwentiethに機能的に類似している。プッシュ プルCMOSの出力段階はpowerconsumingプルアップの抵抗器なしで示された応答時間を達成するために容量性負荷を直接運転する。プルアップの抵抗器を除去することはだけでなく、電力損失を減らすが、また板スペースおよび部品の費用を救う。出力段階はTTLの条件とまた完全に対応する。
TLC3702MDRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
