詳細情報 |
|||
| Mfr: | テキサス・インスツルメント | シリーズ: | LinCMOS™ |
|---|---|---|---|
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | Digiキーで中断される |
| タイプ: | 一般目的 | 要素の数: | 2 |
| 出力タイプ: | プッシュ プルCMOS TTL | 電圧-単一/二重供給（±）: | 4V | 16V |
| ハイライト: | TLC3702MDRG4,一般目的CMOS ICのコンパレーター,ICのコンパレーター2 GEN Pur |
||
製品の説明

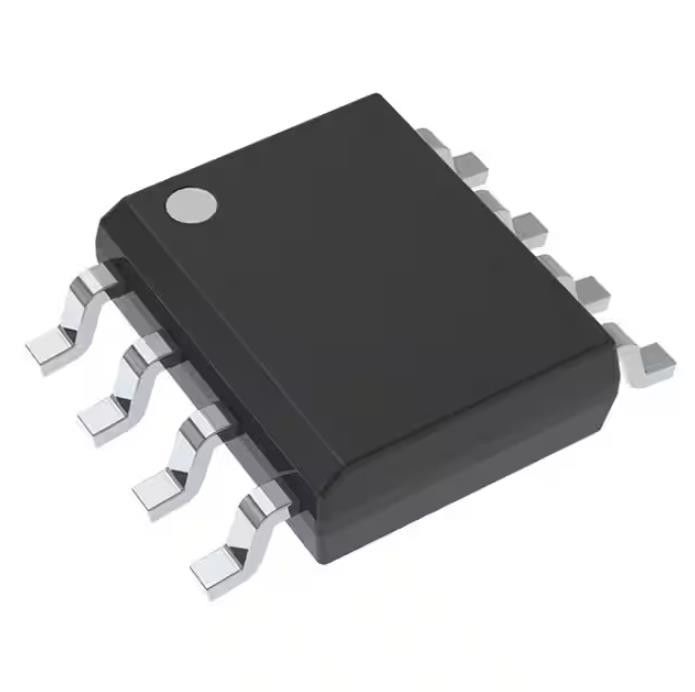

TLC3702MDRG4 Emmc メモリ チップ Ic コンパレータ 2 Gen Pur 8soic
コンパレータ 汎用 CMOS、プッシュプル、TTL 8-SOIC
仕様TLC3702MDR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| コンパレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | LinCMOS™ |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | Digi-Keyで販売終了 |
| タイプ | 一般的用途 |
| 要素の数 | 2 |
| 出力タイプ | CMOS、プッシュプル、TTL |
| 電圧 - 電源、シングル/デュアル (±) | 4V～16V |
| 電圧 - 入力オフセット (最大) | 5mV @ 10V |
| 電流 - 入力バイアス (最大) | 5pA @ 5V |
| 電流 - 出力 (標準値) | 20mA |
| 電流 - 静止時 (最大) | 90μA |
| CMRR、PSRR (代表値) | 84dB CMRR |
| 伝播遅延 (最大) | 4.5μs |
| ヒステリシス | - |
| 動作温度 | -55℃～125℃ |
| パッケージ・ケース | 8-SOIC (0.154インチ、3.90mm幅) |
| 取付タイプ | 表面実装 |
| サプライヤーデバイスパッケージ | 8-SOIC |
| 基本製品番号 | TLC3702 |
の特徴TLC3702MDR
• プッシュプルCMOS出力は容量性を駆動します
プルアップ抵抗なしの負荷、
IO = ±8mA
• 非常に低い電力。。。5Vで100μW（標準）
• 高速応答時間 ...tPLH = 2.7 μs (代表値)
• 5mVオーバードライブ付き
• 単一電源動作。。。3 V ～ 16 V TLC3702M。。。4V～16V
• オンチップ ESD 保護
アプリケーション のTLC3702MDR
TLC3702 は、単一電源で動作し、最新の HCMOS ロジック システムと互換性があるように設計された 2 つの独立したマイクロパワー電圧コンパレータで構成されています。機能的には LM339 と同様ですが、消費電力は 20 分の 1 で、同様の応答時間になります。プッシュプル CMOS 出力段は、規定の応答時間を達成するために、電力を消費するプルアップ抵抗を使用せずに容量性負荷を直接駆動します。プルアップ抵抗を排除すると、消費電力が削減されるだけでなく、基板スペースと部品コストも節約されます。出力段も TTL 要件と完全に互換性があります。
環境および輸出の分類TLC3702MDR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
