詳細情報 |
|||
| 現在-出力: | 10A | 頻度-切換え: | 200kHz | 2.2MHz |
|---|---|---|---|
| 同期整流器: | はい | 実用温度: | -40°C | 125°C （TJ） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 20-VFQFNはパッドを露出した |
| 製造者装置パッケージ: | 20-VQFN （3.5x4.5） | 基礎プロダクト数: | TPS61088 |
| ハイライト: | TPS61088QRHLRQ1 DIP IC、DIP IC ソケット PWR MGMT、PWR MGMT Ic スイッチングレギュレータ,DIP IC Socket PWR MGMT,PWR MGMT Ic Switching Regulator |
||
製品の説明

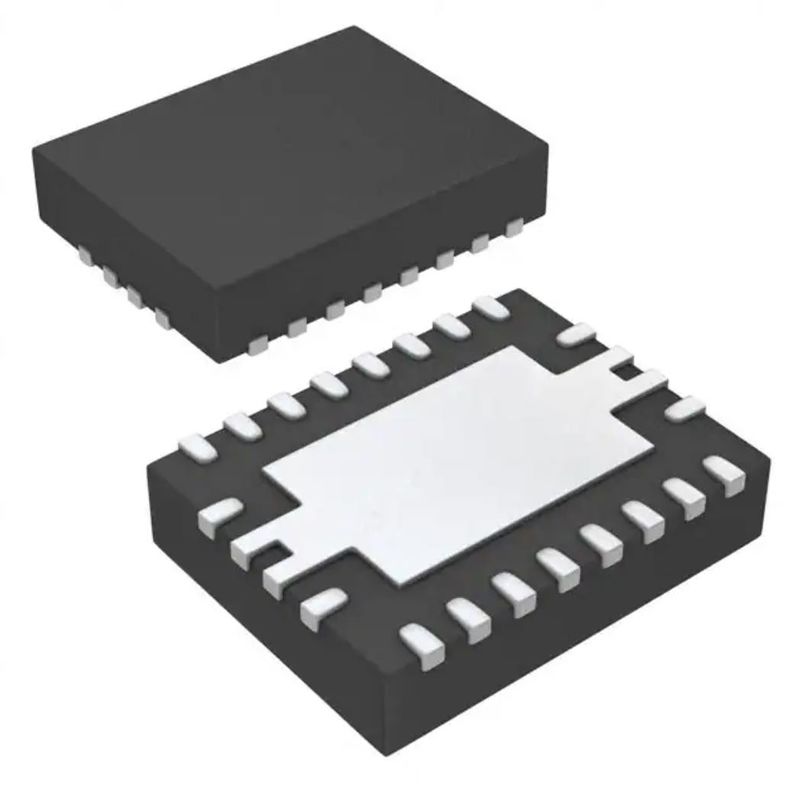

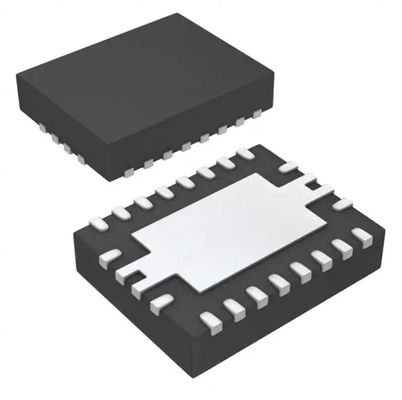

TPS61088QRHLRQ1 ディップ Ic ソケット Ic 電源管理スイッチング レギュレータ
ブースト スイッチングレギュレータ IC ポジティブ 調整可能 4.5V 1 出力 10A 20-VFQFN露出パッド
仕様 TPS61088QRHLRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| 関数 | ステップアップ |
| 出力構成 | ポジティブ |
| トポロジー | ブースト |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 2.7V |
| 電圧 - 入力 (最大) | 12V |
| 電圧 - 出力 (最小/固定) | 4.5V |
| 電圧 - 出力 (最大) | 12.6V |
| 電流 - 出力 | 10A |
| 周波数 - スイッチング | 200kHz～2.2MHz |
| 同期整流器 | はい |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 20-VFQFN 露出パッド |
| サプライヤーデバイスパッケージ | 20-VQFN (3.5x4.5) |
| 基本製品番号 | TPS61088 |
の特徴TPS61088QRHLRQ1
• AEC-Q100 認定済み自動車用途:
– デバイスの温度グレード 1: –40°C ～+125℃、TA
• 入力電圧範囲: 2.712Vまで
• 出力電圧範囲: 4。5～12.6V
• 10Aのスイッチ電流
• 90% 以上VIN = 5Vでの効率、VOUT = 9 V、IOUT = 3 A
• モード選択PFM モードと強制軽負荷時のPWMモード
• VINに流れる1μAの電流シャットダウン中のピン
• 抵抗プログラム可能スイッチのピーク電流制限
• 調整可能なスイッチング周波数: 200 kHz ～ 2.2MHz
• プログラム可能なソフトスタート
• 出力過電圧13.2Vでの保護
• サイクルごと過電流保護
• サーマルシャットダウン
• 4.50mm × 3.50mm 20-ピン VQFN パッケージ
• カスタムデザインの作成TPS61088-Q1の使用WEBENCH パワーを使ってデザイナー
アプリケーションのTPS61088QRHLRQ1
• 自動車向け電子コール
• 車載用スマートアンテナ
• 自動車のパワーオーバー同軸アプリケーション
環境および輸出の分類TPS60400DBVR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
