詳細情報 |
|||
| 要素の数: | 1 | 要素ごとのビットの数: | 8 |
|---|---|---|---|
| 入れられたタイプ: | - | 出力タイプ: | 3 ステート |
| 現在-高い出力低い: | 12mA、48mA | 電圧-供給: | 4.5V | 5.5V |
| 実用温度: | -55℃～125℃(TA) | 製造者装置パッケージ: | 20-CDIP |
| ハイライト: | CY54FCT245ATDMB ICの破片,20 CDIP ICの破片,CY54FCT245ATDMB IC |
||
製品の説明

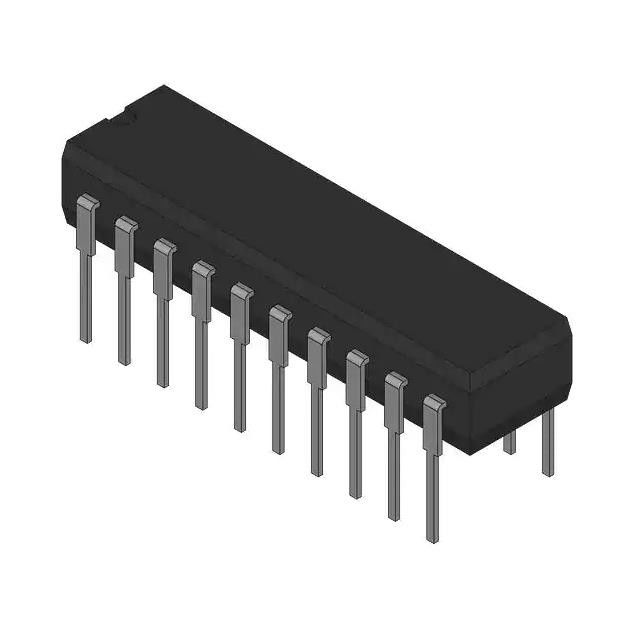

要素の3州の出力20-CDIPごとのCY54FCT245ATDMB ICの破片1の要素8ビット
要素の3州の出力20-CDIPごとの1つの要素8ビットを非逆にするトランシーバー
CY54FCT245ATDMBの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 論理 | |
| 緩衝、運転者、受信機、トランシーバー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 54FCT |
| パッケージ | 大きさ |
| プロダクト状態 | 活動的 |
| 論理のタイプ | 非逆になるトランシーバー |
| 要素の数 | 1 |
| 要素ごとのビットの数 | 8 |
| 入れられたタイプ | - |
| 出力タイプ | 3州 |
| 現在-高い出力低い | 12mA、48mA |
| 電圧-供給 | 4.5V | 5.5V |
| 実用温度 | -55°C | 125°C （TA） |
| タイプの取付け | 穴を通して |
| パッケージ/場合 | 20-CDIP （0.300"、7.62mm） |
| 製造者装置パッケージ | 20-CDIP |
| 基礎プロダクト数 | 54FCT245 |
CY54FCT245ATDMBの特徴
*機能、FCTおよびFの論理と互換性があるPinoutおよびドライブ
*減らされたVOH （普通=同等のFCT機能の3.3のV）版
*端レートの制御回路部品foはかなり騒音の特徴を改善した
* Ioffは部分的力モード操作を支える
* ESDの保護はJESD 22を超過する
– 2000-V人間ボディ モデル（A114-A）
– 200-V機械モデル（A115-A）
– 1000-V満た装置モデル（C101）
*一致させた上昇および落下時間
* TTLの入出力論理のレベルと完全に対応する
* CY54FCT245T
– 48 mA出力流しの流れ
12 mA出力ソース電流
* CY74FCT245T
– 64 mA出力流しの流れ
32 mA出力ソース電流
* 3州の出力
CY54FCT245ATDMBの記述
『FCT245T装置は3州の出力が付いている8つのnoninverting二方向の緩衝を含み、バス指向の適用のために意図されている。
送信/受信（T/R）入力はこれらの二方向のトランシーバーを通るデータの流れの方向を定める。
（活動的な最高）可能にするAの港からのBの港にデータを送信しなさい。出力は可能になるためにhigh-impedance州にそれらを置くことによって（OE）、高いとき、AおよびBの港を両方無効にする。
これらの装置はIを使用して部分的力の適用のために十分に指定される。私は回路部品を離れて不具にする
動力を与えられる場合の防ぐ出力現在の逆流を装置を通して損なう。
CY54FCT245ATDMBの環境及び輸出分類
| 属性 | 記述 |
|---|---|
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
