詳細情報 |
|||
| 出力環境設定: | 陰性 | 出力タイプ: | 調節可能 |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | -1.2V | 電圧-出力（最高）: | -37V |
| 入る電圧- （最高）: | 40V | 実用温度: | -25°C | 125°C |
| ハイライト: | LM237Kの線形電圧安定器IC,否定的な電圧安定器IC,LM237Kの電圧安定器IC |
||
製品の説明

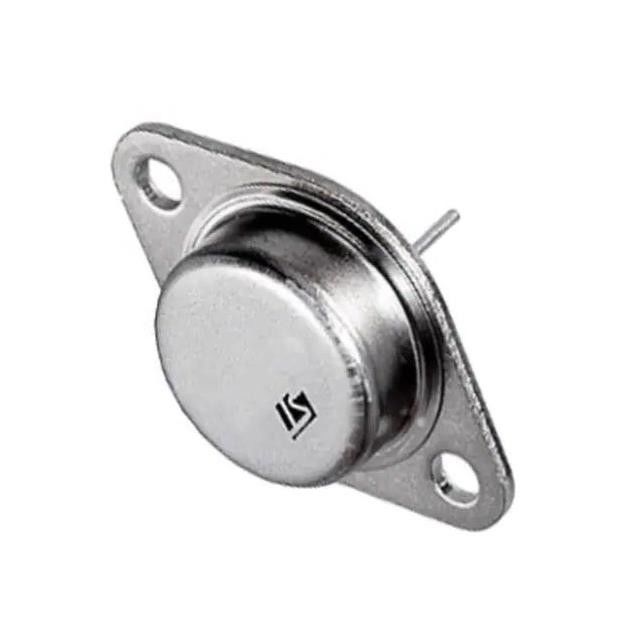

LM237Kの線形電圧安定器ICの否定的で調節可能な1出力1.5A TO-3
IC REG林否定的なADJ 1.5A TO3
LM237Kの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | STMicroelectronics |
| パッケージ | 大きさ |
| 出力環境設定 | 陰性 |
| 出力タイプ | 調節可能 |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 40V |
| 電圧-出力（分/固定されて） | -1.2V |
| 電圧-出力（最高） | -37V |
| 現在-出力 | 1.5A |
| PSRR | 77dB | 60dB （120Hz） |
| 記憶保護機構 | 温度に、短絡 |
| 実用温度 | -25°C | 125°C |
| タイプの取付け | 穴を通して |
| パッケージ/場合 | TO-204AA、TO-3 |
| 基礎プロダクト数 | LM237 |
LM237Kの特徴
•VREFへの出力電圧調節可能な羽毛
•1.5 Aは出力電流を保証した
•0.3%/V典型的な負荷規則
•0.01%/V典型的なライン規則
•温度と一定した現在の限界
•さざ波の拒絶:77 dB
•標準的な3鉛のトランジスター パッケージ
•優秀な熱規則:0.002%/V
•50 ppm/°Cの温度係数
LM237Kの記述
LM337シリーズは調節可能な3ターミナル供給することができる否定的な電圧安定器である
-37 Vの出力電圧範囲への-1.2上の超過分-1.5 A。それらは特別に使いやすい
そして2つの外的な抵抗器だけ出力電圧を置くように要求しなさい。それ以上、ラインおよび負荷両方
規則は標準的な固定調整装置よりよい。また、LM337調整装置は供給される
容易に取付けられ、扱われる標準的なトランジスター パッケージ。より高いに加えて
固定調整装置、利用できるLM337シリーズ提供の完全な積み過ぎの保護より性能ただ
集積回路。現在の限界、熱積み過ぎの保護および金庫は破片に含まれている
区域の保護。すべての積み過ぎの保護回路部品は十分に機能的に調節残っても
ターミナルは切られる。
LM237Kの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
