詳細情報 |
|||
| プロダクト状態の出力環境設定: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 固定される | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 4.5V | 電圧-出力（分/固定されて）: | 1.2V |
| 電圧ドロップアウト（最高）: | 0.2V@350mA | 現在-出力: | 350mA |
| ハイライト: | TPS72012DRVR パワースイッチ IC、IC REG リニア 1.2V 350MA、リニア 1.2V 350MA 6WSON,IC REG LINEAR 1.2V 350MA,LINEAR 1.2V 350MA 6WSON |
||
製品の説明

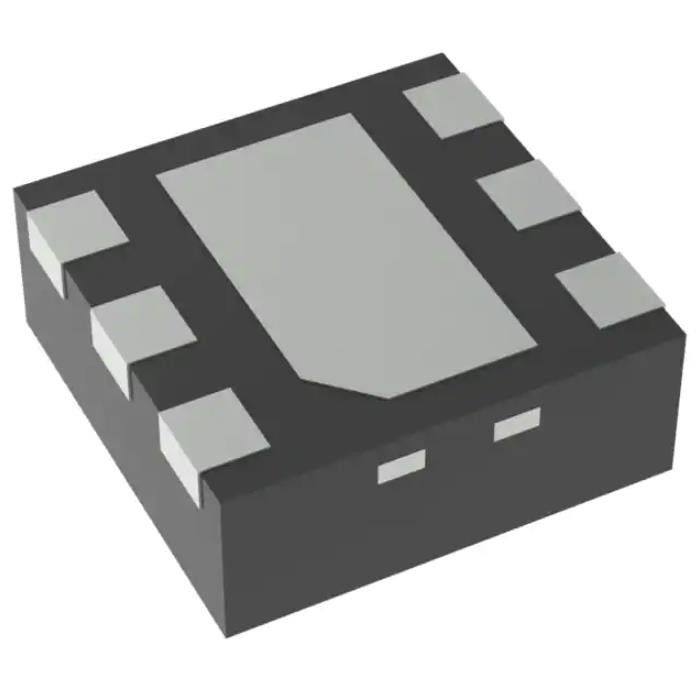

TPS72012DRVR パワースイッチ ICS IC REG リニア 1.2V 350MA 6WSON
リニア電圧レギュレータ IC ポジティブ 固定 1 出力 350mA 6-WSON（2x2）
仕様 TPS65941111RWERQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 出力構成 | ポジティブ |
| 出力タイプ | 修理済み |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 4.5V |
| 電圧 - 出力 (最小/固定) | 1.2V |
| 電圧 - 出力 (最大) | - |
| 電圧ドロップアウト (最大) | 0.2V @ 350mA |
| 電流 - 出力 | 350mA |
| 電流 - 静止時 (Iq) | 38μA |
| 電流 - 供給 (最大) | 80μA |
| PSRR | 85dB～50dB（10Hz～1MHz） |
| 制御機能 | 有効 |
| 保護機能 | 過電流、過熱、低電圧ロックアウト (UVLO) |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 6-WDFN露出パッド |
| サプライヤーデバイスパッケージ | 6-WSON (2x2) |
| 基本製品番号 | TPS72012 |
の特徴TPS65941111RWERQ1
• 350mA 高性能 LDO
• 低静止電流: 38 μA
• 優れた負荷過渡応答: ILOAD 0 mA ～ 350 mA で 1 μs で 15 mV
• 優れたライン過渡応答: ΔVBIAS に対して ΔVOUT 2 mV、1 μs で 600 mV、ΔVIN に対して ΔVOUT 200 μV、1 μs で 400 mV
• 低ノイズ: 48 μVRMS (10 Hz ～ 100 kHz)
• 80 dB VIN PSRR (10 Hz ～ 10 kHz)
• 70 dB VBIAS PSRR (10 Hz ～ 10 kHz)
• 高速起動時間: 140 μs
• 単調な VOUT 上昇と 100 mA + ILOAD に制限された起動電流を備えた内蔵ソフトスタート
• 過電流および熱保護
• 低ドロップアウト: ILOAD 350 mA で 110 mV
• 2.2μFの出力コンデンサで安定
• 1.33 mm × 0.96 mm DSBGA-5 および 2 mm × 2 mm SON-6 パッケージで入手可能
アプリケーションのTPS65941111RWERQ1
• デジタルカメラ
• カメラ付き携帯電話
• 無線LAN
• ハンドヘルド製品
環境および輸出の分類TPS65941111RWERQ1
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
