詳細情報 |
|||
| 入る電圧- （分）: | 3V | 入る電圧- （最高）: | 5.5 V |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | 0.8ボルト | 電圧-出力（最高）: | 4.5 V |
| 現在-出力: | 2A | 頻度-切換え: | 2.2MHz |
製品の説明

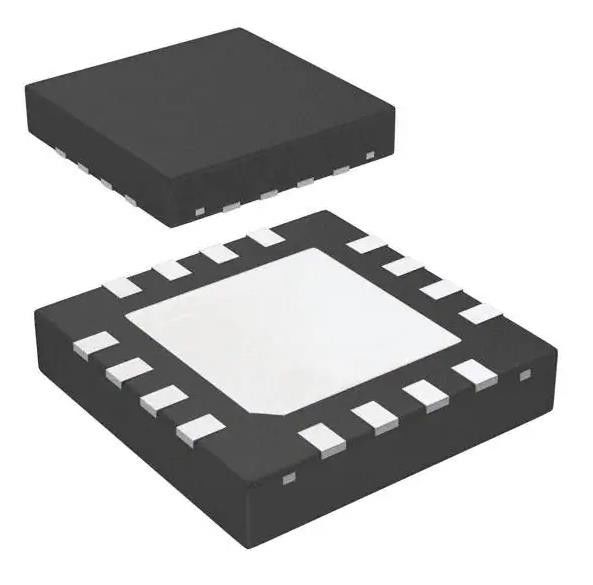

LM26420XSQ/NOPB 切り替え制御ICレグ バック ADJ 2A DL 16WQFN
バックスイッチングレギュレーターIC ポジティブ調節可能 0.8V 2出力 2A 16-WQFN 露出パッド
仕様 LM26420XSQ/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 2 |
| 電圧 - 入力 (分) | 3V |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 0.8V |
| 電圧 - 出力 (最大) | 4.5V |
| 電流 - 出力 | 2A |
| 周波数 - 切り替える | 2.2MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-WQFN 露出パッド |
| 供給者のデバイスパッケージ | 16-WQFN (4x4) |
| 基本製品番号 | LM26420 |
特徴についてLM26420XSQ/NOPB
●CISPR25 5級 誘導式排出量に対応する
• 3V から 5.5V の入力電圧範囲
•出力電圧範囲 0.8Vから4.5V
• 2A アウトプット電流
• 高スイッチ周波数: 2.2 MHz (LM26420X) 0.55 MHz (LM26420Y)
0.8V,1.5% 内電圧基準
• 内部 の ソフト スタート
• 各出力に適した独立電源
• 現行モード,PWM操作
• 熱停止
• 過電圧 防止
• 偏向性のある出力負荷への起動
• 調節器が180°オフ・フェーズ
• WEBENCH® パワー デザイナーの LM26420 を使ってカスタム デザインを作成
申請についてLM26420XSQ/NOPB
• FPGAsのローカル5VからVコア
• HDD や セットトップ ボックス の コア パワー
• USB 搭載 デバイス
• CPU の電源コア と I/O 電圧
環境・輸出分類についてLM26420XSQ/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
