詳細情報 |
|||
| 入る電圧- （最高）: | 36ボルト | 入る電圧- （分）: | 3.5V |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | 1V | 電圧-出力（最高）: | 28V |
| 現在-出力: | 2A | 頻度-切換え: | 200kHz | 2.2MHz |
製品の説明

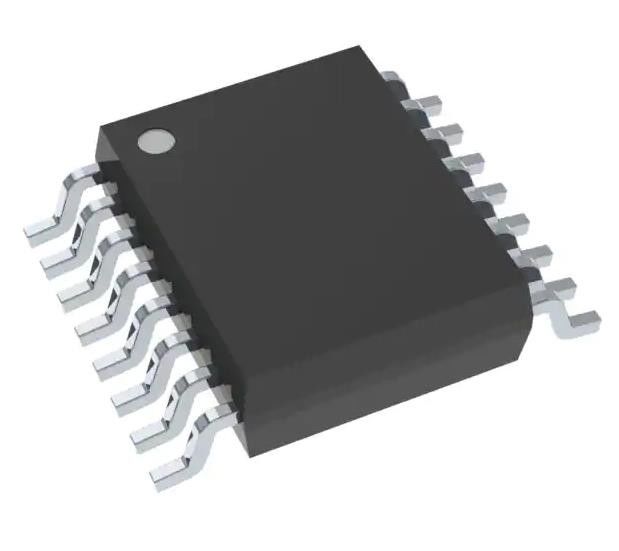

LM43602AQPWPRQ1 バックスイッチングレギュレーターIC 1V 1出力 2A 16-パワー
バックスイッチングレギュレーターIC ポジティブ調整可能 1V 1出力 2A 16-PowerTSSOP (0.173",4.40mm 幅)
仕様 LM43602AQPWPRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車用,AEC-Q100,SIMPLE SWITCHER® |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 3.5V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (分/固定) | 1V |
| 電圧 - 出力 (最大) | 28V |
| 電流 - 出力 | 2A |
| 周波数 - 切り替える | 200kHz ~ 2.2MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-PowerTSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-HTSSOP |
| 基本製品番号 | LM43602 |
特徴についてLM43602AQPWPRQ1
• 自動車用用途に適しています
■AEC-Q100 資格:
装置の温度2級:環境温度40°C~+125°C
• 27μA の静電電流を調節する
●軽荷重での高効率性 (DCMとPFM)
• EN55022/CISPR 22 EMI 規格を満たしている
• 統合 同期 矯正
• 調節可能な周波数範囲: 200 kHz から 2.2 MHz (500 kHz デフォルト)
• 周波数 を 外部 の 時計 に 同期 する
• 社内 報酬
• セラミック,ポリマー,タンタルム,アルミニウムコンデンサーのほぼすべての組み合わせで安定
• 権力 の 良き 旗
• 軽い スタート から 予備 の 偏り の 負荷 に 移行 する
内部ソフトスタート: 4.1 ms
• 外部コンデンサで拡張可能なソフト・スタート時間
●出力電圧追跡能力
• システム UVLO を プログラム する 精度
• ヒックモードの出力ショートサーキット保護
• 超高温 熱停止 防止
• WEBENCH® パワー デザイナーで LM43602-Q1 を使ってカスタム デザインを作成
申請についてLM43602AQPWPRQ1
• サブ-AM バンド 自動車
• 工業用 電源
• 一般目的の広範囲のVIN規制
• 高効率の負荷点規制
• 電気通信システム
環境・輸出分類についてLM43602AQPWPRQ1
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
