詳細情報 |
|||
| 出力の数: | 1 | 入る電圧- （分）: | 2.7V |
|---|---|---|---|
| 入る電圧- （最高）: | 5.5V | 電圧-出力（分/固定されて）: | 2.7V |
| 電圧-出力（最高）: | 24v | 現在-出力: | 2.1A （スイッチ） |
| 頻度-切換え: | 1.6MHz | ||
| ハイライト: | SEPIC力管理IC,SOT23力管理IC,LMR62421XMFX/NOPB |
||
製品の説明

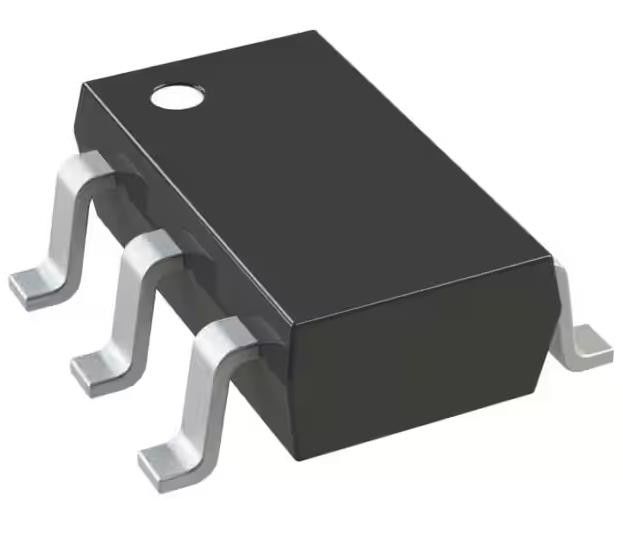

LMR62421XMFX/NOPBスイッチレギュレーターICREG BST SEPIC ADJ 2.1A SOT23
ブースト,SEPICスイッチングレギュレーターIC ポジティブ調節可能 2.7V 1出力 2.1A (スイッチ) SC-74A,SOT-753
仕様 LMR62421XMFX/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | SIMPLE SWITCHER® |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| 機能 | ステップアップ,ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | 増強,SEPIC |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 2.7V |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 2.7V |
| 電圧 - 出力 (最大) | 24V |
| 電流 - 出力 | 2.1A (スイッチ) |
| 周波数 - 切り替える | 1.6MHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-74A,SOT-753 |
| 供給者のデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | LMR62421 |
特徴についてLMR62421XMFX/NOPB
* 2.7Vから5.5Vの入力電圧範囲
*出力電圧は24Vまで
*2.1Aまでのスイッチ電流
*1.6 MHz 切り替える周波数
*低シャットダウン lq, 80 n サイクルごとに電流制限
*内部補償
*内部ソフトスタート
*5ピンSOT-23 (2.92 x 2.84 x 1mm) と6ピンWSON (3 x 3 x 0.8mm) パッケージ
*WEBENCHO パワーデザイナーに完全に有効
■ 広範囲の稼働電圧: 1.5 V 〜 5.5 V
VINの逆電圧ストンドオフ:
6V絶対最大
最大連続電流 (IMAX): 1.5A
•オン抵抗 (RON):
5V VIN = 79mΩ (典型)
◎3.6VVIN=91mΩ (典型)
1.8-V VIN = 141-mΩ (典型的な)
• 比較チップを有効にする (CE)
チャンネル状態表示 (ST)
低電流消費:
3.6V VIN 切断電流 (ISD,VIN): 120nA (典型)
◎3.6V VIN静電 (IQ,VIN): 150nA (典型)
申請についてLMR62421XMFX/NOPB
*3.3V,5Vレールからのブースト/SEPIC変換
*スペース限定アプリケーション
*組み込みシステム
*LcDディスプレイ
*LEDの用途
環境・輸出分類についてLMR62421XMFX/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
