詳細情報 |
|||
| 入る電圧- （最高）: | 6V | 電圧-出力（分/固定されて）: | 3.3V |
|---|---|---|---|
| 電圧ドロップアウト (最大): | 0.22V @ 200mA | 現在-出力: | 300mA |
| 現在-静止（I.Q.）: | 270 µA | 動作温度: | -40°C ~ 85°C |
| レギュレータの数: | 1 | 出力型: | 固定される |
| ハイライト: | 線形電圧安定器回路,8-VSSOP電圧安定器回路,LP3982IMM-3.3/NOPB |
||
製品の説明

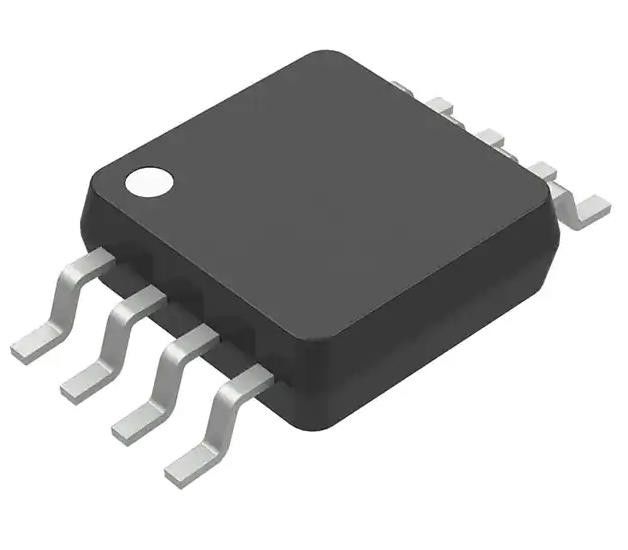

LP3982IMM-3.3/NOPB 線形電圧調節器 IC 1 出力300mA 8-VSSOP
IC REG LINEAR 3.3V 300MA 8VSSOP について
仕様 LP3982IMM-3.3/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 6V |
| 電圧 - 出力 (分/固定) | 3.3V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.22V @ 200mA |
| 電流 - 出力 | 300mA |
| 電流 - 静止 (Iq) | 270 μA |
| PSRR | - |
| 制御機能 | 有効にする |
| 保護 機能 | 電流過熱 温度過熱 逆極性 |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-TSSOP, 8-MSOP (0.118",3.00mm 幅) |
| 供給者のデバイスパッケージ | 8-VSSOP |
| 基本製品番号 | LP3982 |
特徴についてLP3982IMM-3.3/NOPB
*MAX8860ピン,パッケージ,スペックと互換性
*LLPのスペース節約パッケージ
*300mA保証出力電流
*120mV 典型的な脱出 @ 300mA
*90μA 典型的な静電
*1nA 典型的なシャットダウンモード
*60dB 典型的なPSRR
*2.5Vから6Vの入力範囲
*120μs 典型的なオンタイム
*小さなセラミック出力コンデンサで安定
*37μV RMS出力電圧騒音 (10Hzから100kHz)
*過熱/過電源保護
*出力電圧容量±2%
申請についてLP3982IMM-3.3/NOPB
*ワイヤレス・ハンドセット
*DSPコアパワー
*電池電動電子機器
*ポータブル情報機器
環境・輸出分類についてLP3982IMM-3.3/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
