詳細情報 |
|||
| RAMのサイズ: | 12K X 8 | 電圧-供給（Vcc/Vdd）: | 1.6V | 5.5V |
|---|---|---|---|
| データ変換装置: | A/D 8x8/10b | 発振器のタイプ: | 内部 |
| 中心プロセッサ: | RL78 | 実用温度: | -40°C | 85°C （TA） |
製品の説明

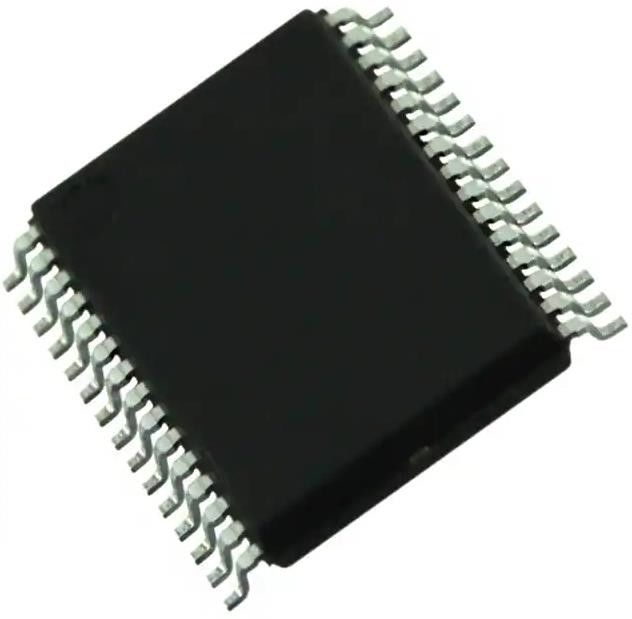

R5F101AGASP#V0マイクロ制御回路IC RL78 RL78/G13 16ビット32MHz 128KB
IC MCU 16BIT 128KBのフラッシュ30LSSOP
R5F101AGASP#V0の指定
| タイプ | 記述 |
| 部門 | マイクロ制御回路 |
| Mfr | Renesasの電子工学アメリカ株式会社 |
| シリーズ | RL78/G13 |
| パッケージ | 皿 |
| プロダクト状態 | 時代遅れ |
| プログラム可能なDigiKey | 確認されない |
| 中心プロセッサ | RL78 |
| コア サイズ | 16ビット |
| 速度 | 32MHz |
| 結合性 | CSIのIの² C、LINbus、UART/USART |
| ペリフェラル | DMA、LVD、POR、PWM、WDT |
| 入力/出力の数 | 21 |
| プログラム記憶容量 | 128KB （128K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 12K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.6V | 5.5V |
| データ変換装置 | A/D 8x8/10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 30-LSSOP （0.240"、6.10mmの幅） |
| 製造者装置パッケージ | 30-LSSOP |
| 基礎プロダクト数 | R5F101 |
R5F101AGASP#V0の特徴
*Ultra-lowのパワー消費量の技術
- VDD = 1.6から5.5ボルトの単一の電源電圧
-停止モード
-停止モード
-居眠りモード
*RL78 CPUの中心
- 3段階のパイプラインとのCISCの建築
-最低の命令実行時間:高速（0.03125のμsから変わることができる:@超低い速度（30.5のμsへの高速オン破片の発振器）との32のMHz操作:@サブシステム時計との32.768 kHz操作）
-アドレス空間:1つのMB
-汎用レジスター:（8ビット記録の× 8）の× 4銀行
-オン破片のRAM:2から32 KB
R5F101AGASP#V0の導入
本当のローパワー プラットホーム（66 μA/MHz、および5.5-V操作、16 - 512 Kバイト コード フラッシュ・メモリへの…、および32のMHzの41 DMIPSへの1.6-Vの一般目的の適用のためのRTCおよびLVDだけの操作のための0.57のμA）、
R5F101AGASP#V0の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
