詳細情報 |
|||
| 入る電圧- （最高）: | 5.5V | 電圧-出力（分/固定されて）: | 1.8V |
|---|---|---|---|
| 電圧-出力（最高）: | - | 電圧ドロップアウト (最大): | 0.25V @ 250mA |
| 現在-出力: | 250mA | 現在-静止（I.Q.）: | 25 µA |
| 現在-供給（最高）: | 425 µA | PSRR: | 90dB | 60dB （100Hz | 100kHz） |
| ハイライト: | 陽性は線形集積回路を修理した,250mA線形集積回路,LP5907MFX-1.8/NOPB |
||
製品の説明

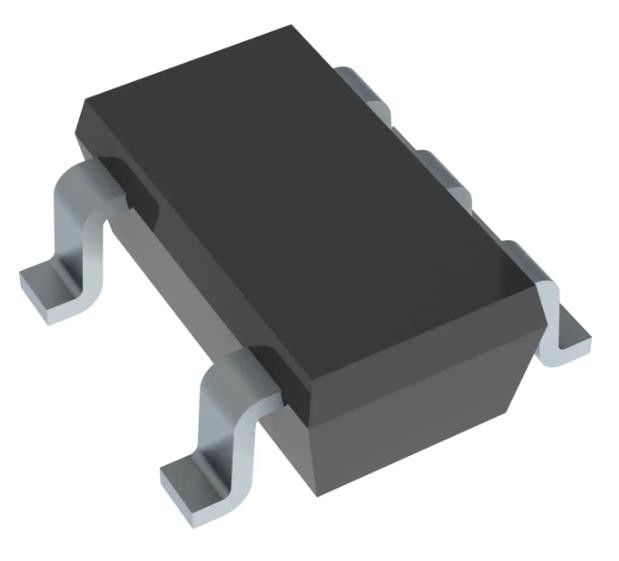

LP5907MFX-1.8/NOPBの線形電圧安定器ICの陽性は1出力250mAを修理した
IC REG線形1.8V 250MA SOT23-5
LP5907MFX-1.8/NOPBの指定
| タイプ | 記述 |
| 部門 | 線形電圧安定器- |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 5.5V |
| 電圧-出力（分/固定されて） | 1.8V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 0.25V @ 250mA |
| 現在-出力 | 250mA |
| 現在-静止（I.Q.） | 25 µA |
| 現在-供給（最高） | 425 µA |
| PSRR | 90dB | 60dB （100Hz | 100kHz） |
| 制御特徴 | 可能にしなさい |
| 記憶保護機構 | 温度に、短絡 |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | SC-74A、SOT-753 |
| 製造者装置パッケージ | SOT-23-5 |
| 基礎プロダクト数 | LP5907 |
LP5907MFX-1.8/NOPBの特徴
•入れられた電圧範囲:2.2 Vから5.5ボルト
•出力電圧範囲:1.2 Vから4.5ボルト
•1-µF陶磁器の入出力コンデンサーが付いている馬小屋
•騒音のバイパス コンデンサは要求しなかった
•遠隔出力コンデンサーの配置
•熱積み過ぎおよび短絡の保護
•– 125°C作動の接合部温度への40°C
•低い出力電圧騒音: < 6="">
•PSRR:1つのkHzの82 dB
•出力電圧許容:±2%
•まさに低いI.Q. （可能になる）:12 µA
•低いドロップアウト:120 mV （典型的な）
•カスタム設計するWEBENCH®力デザイナーとのLP5907を使用して作成しなさい
LP5907MFX-1.8/NOPBの適用
•Smartphones
•タブレット
•通信設備
•デジタル スチル カメラ
•工場自動化
LP5907MFX-1.8/NOPBの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
