詳細情報 |
|||
| プログラムメモリサイズ: | 256KB (256K x 8) | プログラムメモリタイプ: | フラッシュ |
|---|---|---|---|
| EEPROM サイズ: | 4K×8 | RAM サイズ: | 36K×8 |
| 電圧 - 供給 (Vcc/Vdd): | 2.4V | 3.6V | データ変換機: | A/D 10x12b |
| オスイレーター型: | 内部 | 動作温度: | -40°C~105°C (TA) |
| ハイライト: | 単心のマイクロ制御回路IC,256KB抜け目がないマイクロ制御回路IC,LPC11E68JBD64E |
||
製品の説明

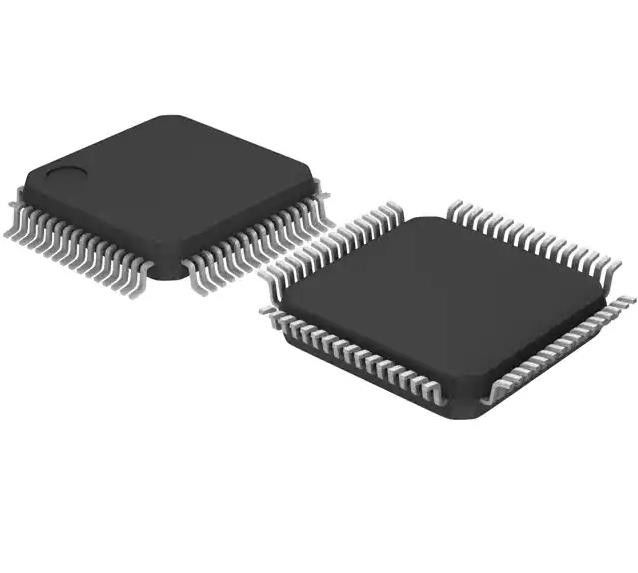

LPC11E68JBD64E マイクロコントローラIC 32ビットシングルコア 50MHz 256KB FLASH 64-LQFP
LPC11E68JBD64E IC MCU 32BIT 256KB フラッシュ 64LQFP
仕様 LPC11E68JBD64E
| タイプ | 記述 |
| カテゴリー | マイクロコントローラー |
| シリーズ | LPC11Exx |
| パッケージ | トレー |
| コアプロセッサ | ARM® Cortex®-M0+ |
| コアサイズ | 32 ビット 単核 |
| スピード | 50MHz |
| 接続性 | I2C,マイクロワイヤー,SPI,SSI,SSP,UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット,DMA,POR,PWM,WDT |
| I/O の数 | 50 |
| プログラムメモリサイズ | 256KB (256K x 8) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | 4K×8 |
| RAM サイズ | 36K × 8 |
| 電圧 - 供給 (Vcc/Vdd) | 2.4V~3.6V |
| データ変換機 | A/D 10x12b |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C~105°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 64LQFP |
| 供給者のデバイスパッケージ | 64LQFP (10x10) |
| 基本製品番号 | LPC11 |
特徴についてLPC11E68JBD64E
*システム:
- ARM Cortex-M0+プロセッサ (r0p1バージョン),単サイクルマルチプリキュアと高速単サイクルI/Oポートで最大50MHzの周波数で動作する.
- ARM Cortex-M0+ 内蔵内嵌ベクトル断絶制御器 (NVIC)
- AHB多層マトリックス
- システム・ティックタイマー
- シリアルワイヤーデバッグ (SWD) とJTAG境界スキャンモードがサポートされています.
- マイクロ トレース バッファー (MTB) がサポートされています
*記憶:
- 256KBまで フラッシュメモリ ページ消去
- 最大32KBのメイン SRAM
- 2KBの SRAMブロックまで
- 4KBまで
*ROM API サポート:
- ブートローダー
- USARTのドライバー
- I2Cドライバ
- DMAのドライバー
- パワープロファイル
- Flash イン アプリケーション プログラミング (IAP) とイン システム プログラミング (ISP)
申請についてLPC11E68JBD64E
*三相電子メーター
*車用ラジオ
*GPSトレーカー
*医療モニター
*ゲーム用アクセサリー
*PC周辺機器
環境・輸出分類についてLPC11E68JBD64E
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
