詳細情報 |
|||
| 入る電圧- （最高）: | 6.5V | 電圧-出力（分/固定されて）: | 1.25V |
|---|---|---|---|
| 電圧-出力（最高）: | 6V | 電圧ドロップアウト (最大): | 0.5V @ 500mA |
| 現在-出力: | 500mA | 現在-静止（I.Q.）: | 65 µA |
| ハイライト: | リニアボルテージレギュレータIC,TPS73501DRVRの電圧安定器IC,TPS73501DRVR |
||
製品の説明

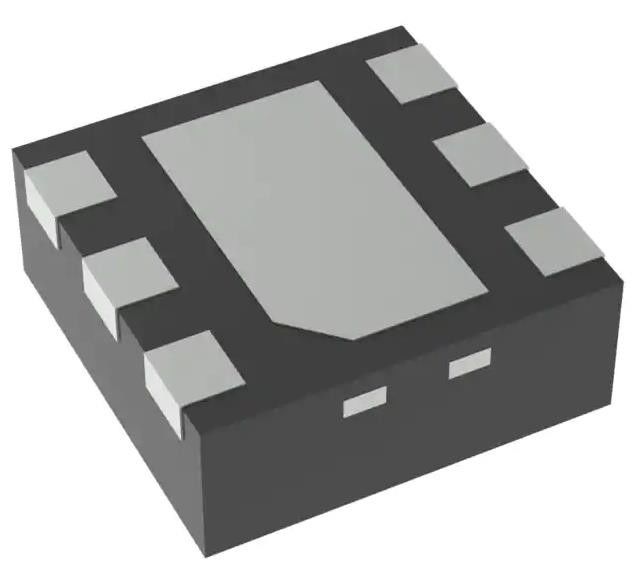

TPS73501DRVRの線形電圧安定器IC 1の出力500mA 6-WSON （2x2）
IC REG林POS ADJ 500MA 6WSON
TPS73501DRVRの指定
| タイプ | 記述 |
| 部門 | 線形電圧安定器- |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 調節可能 |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 6.5V |
| 電圧-出力（分/固定されて） | 1.25V |
| 電圧-出力（最高） | 6V |
| 電圧ドロップアウト（最高） | 0.5V @ 500mA |
| 現在-出力 | 500mA |
| 現在-静止（I.Q.） | 65 µA |
| PSRR | 66dB | 22dB （100Hz | 100kHz） |
| 制御特徴 | 可能にしなさい |
| 記憶保護機構 | 流れに、電圧閉鎖（UVLO）の下の温度上の、 |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 6-WDFNはパッドを露出した |
| 製造者装置パッケージ | 6-WSON （2x2） |
| 基礎プロダクト数 | TPS73501 |
TPS73501DRVRの特徴
•入れられた電圧:2.7 Vから6.5ボルト
•ENが付いている500 mA低ドロップアウトの調整装置
•低いI.Q.:45 μA
•利用できる多数の出力電圧版:
– 1.2ボルトから4.3ボルトの固定出力
– 1.25ボルトからの6ボルトへの調節可能な出力
•高いPSRR:1つのkHzの68 dB
•低雑音:13.2のμVRMS
•速い始動時間:45のμs
•陶磁器の馬小屋、2.2-μFの低ESR出力コンデンサー
•優秀な負荷およびライン過渡応答
•2%の全面的な正確さ（負荷、ラインおよび温度、VOUT > 2.2 V）
•まさに低いドロップアウト:500 mAの280 mV
•× 2 mmの2 mmのWSON-6および3 mm × 3 mmのSON-8パッケージ
TPS73501DRVRの適用
•ポストDC-DCのコンバーターのさざ波のろ過
•IPネットワーク カメラ
•マクロ基地局
•サーモスタット
TPS73501DRVRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
